L’ABM-50 réalise des chanfreins double face de grande qualité sans déformation thermique ni création de zone affectée thermiquement, sur des tôles d’épaisseur de 8 à 80mm (5/16” à 3 1/8”), à l’aide d’une tête de coupe spécifique à huit plaquettes de coupe à 4 faces. Angle de chanfrein réglable en continu entre 15 et 60° (aussi bien pour le chanfreinage par le haut ou par le bas), et ceci sans outils.



Largeur de chanfrein jusqu’à 50 mm (2”)
45° jusqu’à 66 mm (2-5/8”) / 15°
Chanfreinage par le haut
Chanfreinage par le bas
Epaisseur tôle minimum 8 mm (5/16”)
Epaisseur tôle maximum 80 mm (3-1/8”)
Angles de chanfrein haut
15° - 60°
bas 15° - 60°

Caractéristiques et avantages

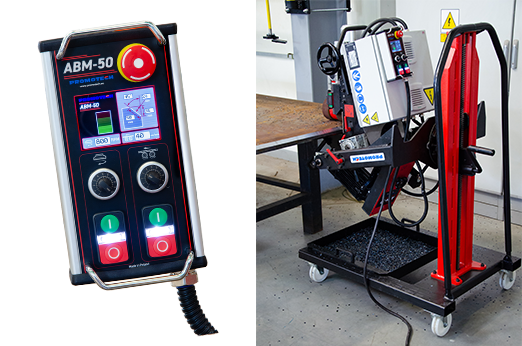

L’ABM-50 est pourvue d’une commande à distance unique à écran LCD qui affiche la géométrie exacte du chanfrein et qui permet le réglage précis des vitesses de rotation et d’avance pour optimiser l’usinage de différents matériaux incluant l’acier, l’inox, l’aluminium etc.

L’opérateur peut facilement régler et suivre les paramètres suivants:

  • angle de chanfrein
  • largeur du chanfrein
  • hauteur du chanfrein
  • profondeur de coupe
  • vitesse de rotation
  • vitesse d’avance
  • charge
  • chanfreinage avec avance automatique
  • mesures et affichage numérique précis en temps réel de la géométrie du chanfrein et des paramètres d’usinage
  • largeur de coupe jusqu’à 50 mm sous 45°
  • retournement de 180° permet la réalisation d’un chanfrein double face – pas besoin d’équipements pour retourner la machine et donc un gain de temps et plus de sécurité dans l’atelier
  • vitesse de rotation variable pour le travail sur différents épaisseurs et types d’acier
  • polyvalent et transportable sur son chariot
  • équipé d’une tête d’usinage avec 8 plaquettes remplaçables
  • système de contrôle de surcharge

L’ABM-50 peut effectuer des chanfreins double face sans devoir retourner la tôle.

Les réglages précis de la vitesse de rotation et de la vitesse d’avance optimisent l’usinage de différents matériaux incluant l’acier, l’inox, l’aluminium etc.

Brochures

Pour ce produit, familiarisez-vous avec la brochure et la documentation technique du ABM-50. Si vous avez néanmoins des questions, on vous encourage de nous envoyer votre demande.

Plate & Pipe Bevelling Machines

Size: 3.7 MB Type: PDF

Machines à Chanfreiner

Size: 3.7 MB Type: PDF

Autres caractéristiques du ABM-50

Le retournement de 180° permet de chanfreiner par le bas. Pas besoin d’équipements pour retourner la machine et donc un gain de temps et plus de sécurité dans l’atelier

L’ABM-50 chanfreine les bords de tôle sans effort physique de l’opérateur. La largeur maximale de chanfrein à 45° est de 50 mm (2”).

Demo video

Join our channels


Caracteristiques ABM-50

Voltage3~ 400 V + PE, 50/60 Hz
3~ 480 V + PE, 50/60 Hz
Puissance6.5 kW
Vitesse de rotation (à vide)300–800 rpm
Vitesse d'avance0–1.2 m/min (47”/min)
Angle de chanfrein (ß, Fig. 1)15–60°
Largeur de coupe maximum (b, Fig. 1)50 mm (2”)
Profondeur de coupe maximum (d, Fig. 1) tolérée par passe6 mm (1/4)
Epaisseur de tôle8–80 mm (5/16–3-1/8”)
Température ambiante requise0–40 °C (34–104°F)
Poids320 kg (700 lbs)
Référence:UKS-0627-10-40-00-0

βb
15°66 mm
30°52 mm
45°50 mm
60°
51mm

Accessoires

Plaquette de coupe 1 pièce
(8 nécessaires, vendues par boîte de 10)

Référence: PLY-000282

Tête d’usinage (8 plaquettes nécessaires)
Référence: GLW-000033
