PPCM-650 | Machine De Decoupe De Tubes 5 Axes

PPCM-650

Cette machine de coupe de tubes à 5 axes et à commande numérique permet de découper/chanfreiner à l’oxycoupage ou au plasma. Sa conception moderne et ses composants de qualité permettent d’effectuer des coupes de qualité en peu de temps.



Diamètre externe tube 50 to 650 mm (2-26")
Longueur maxi tube 6 ou 12 m
Poids tu tube jusqu’à 3 000 kg
Epaisseur: 3 à 50 mm
Angle de coupe maxi: 45°
Oxycoupage 3D Acétylène (standard) Propane (option)
Coupage plasma 3D (option)
Transfert DAO/CAO par Lantek Flex 3D Tubes (option)

PPCM-650 | Machine De Decoupe De Tubes 5 Axes

Caractéristiques importantes:

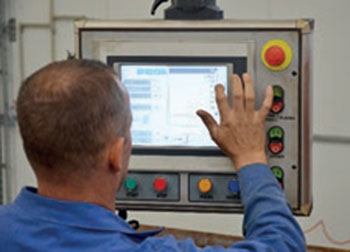

L’avantage le plus important du PPCM-1500 est son logiciel convivial incluant en standard de nombreux macros représentants les formes de coupes typiques. Une base de données sous forme de macros permet le paramétrage d’assemblages typiques de tubes et avec une formation courte, une programmation rapide sur site directement sur l’écran de commande. La programmation hors ligne est également possible à l’aide d’un PC et le logiciel PPCM SIM PC contenant les mêmes macros. Les assemblages de tubes peuvent être préparés à distance afin de garder la machine en production et ainsi augmenter le rendement et de réduire les arrêts.

  • Un logiciel convivial incluant une base de données avec macros pour la plupart des formes de coupe
  • Compensation automatique de la vitesse de coupe en fonction de l’épaisseur, l’angle de torche et direction de coupe pour une qualité optimale
  • Construction lourde et rigide
  • Eprouvé dans des conditions exigeantes
  • Accès facile aux valves de gaz
  • Système d’extraction de fumées à travers le mandrin (option)
  • Torche additionnelle pour préchauffer le tube (option)

Logiciel machine

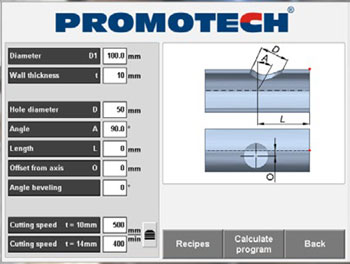

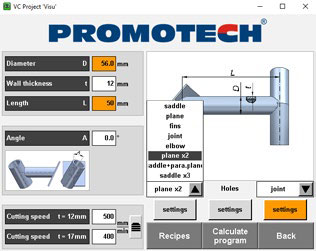

Logiciel PPCM-1500 incluant en standard de nombreuses macros. Les macros présentent les formes de coupe typiques et elles sont facilement programmables grâce à un menu intuitif et les paramètres nécessaires des tubes.

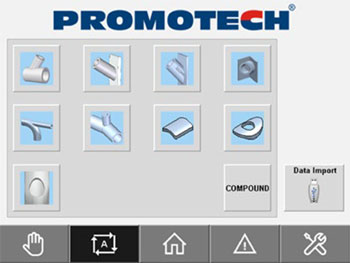

Formes de coupe typiques:

Assemblage tube-tube

Assemblage tube – plaque

Assemblage tube – plaque avec renforts

Assemblage tube – plaques

Assemblage tube – coude

Assemblage tubes

Coupe rectangulaire

Coupe renforcement

Coupe combinée

Trou rond avec chanfrein

Programmation hors ligne PPCM SIM PC

Fonctionnalités du PPCM SIM PC:

  • toutes les macros sont également disponibles sur votre PC
  • plus efficace – lorsque la machine PPCM produit, vous pouvez préparer le projet suivant sur votre PC
  • transfert facile entre votre PC et la machine PPCM par clé USB
  • application autonome
  • logiciel simple et convivial

Grâce à la bibliothèque de macros standards vous pouvez travailler sur vos projets à distance.

Support en ligne

Routeur intégré permettant un accès à distance à l’interface machine (VNC Network)

Connexion filaire ou WiFi (option)

Compatible avec dispositifs portables ou fixes

Mises à jour et diagnostique machine à distance sur demande

Logiciel Lantek Flex 3D Tubes pour transfert CAO/DAO (option)

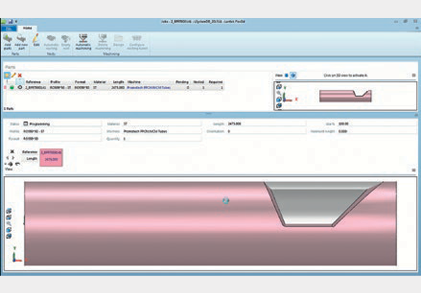

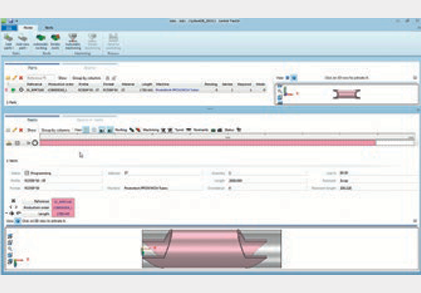

Ce logiciel dédié à la PPCM permet de générer de manière simple le code CNC nécessaire pour la coupe de formes d’intersection de tubes complexes. Le logiciel Lantek Flex 3D Tubes est l’outil parfait pour importer de la géométrie CAD, pour concevoir des tubes utilisant des formes standards, ou pour les construire à partir des lignes 2D et les générer avec n’importe quel contour projeté à travers du tube.

Principaux avantages du logiciel en option Lantek Flex3d Tubes

Importation de la géométrie CAO d’un logiciel externe et acceptation de fichiers variés tel que Tekla, SAT, STEP, IFC, Excel

Conception de tubes et assemblages en utilisant des formes standards ou en construisant à partir de contours 2D

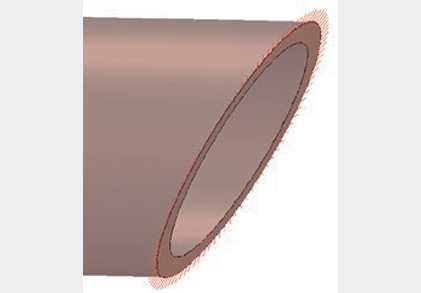

Visualisation des joints et ajustement du tracé de la torche pour optimiser la préparation avant soudage

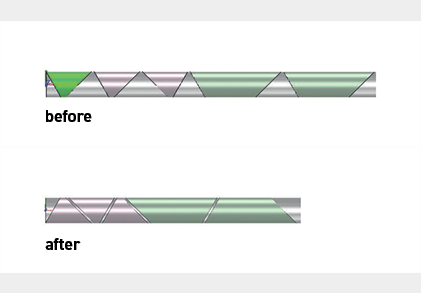

Auto Nesting – optimisation matière pour pièces multiples Le système d’optimisation Auto Nesting de Lantek détermine la position des pièces à découper des tubes, minimisant ainsi la quantité de chutes et facilitant la gestion du stock de tubes.

Options disponibles suivant la demande du client

Coupage plasma
Nous pouvons intégrer la source plasma préférée par le client.

Oxycoupage (Propane)
Méthode de coupe alternative sur demande.

Système d’extraction des fumées
Le système ST5000N avec régulation électrique du niveau de pollution de l’air, combiné avec l’aspiration à travers le mandrin du PPCM-1500, permet une extraction de fumées de 2200-2500 m3 /h.

Gallery

Brochures

Pour ce produit, familiarisez-vous avec la brochure et la documentation technique du PPCM-1500 | Machine De Decoupe De Tubes 5 Axes. Si vous avez néanmoins des questions, on vous encourage de nous envoyer votre demande.

Video

PPCM plasma cutting

PPCM runs on Lantek Flex 3D

PPCM 3D Pipe Cutting Machine

Caracteristiques PPCM-650

Diamètre externe tube50 - 650 mm (2-26")
Longueur maxi tube6 or 12 m (19 or 39 ft.)
Poids du tubejusqu'à 3 000 kg
Epaisseur du tube 3 – 50 mm
Angle de coupe maxi: 45°
Méthode de coupe:Oxy-Acétylène
Oxy-Propane (Option)
Plasma (Option)
Allumage: Oxycoupage / PlasmaManuel / Automatique
Support du tube2 pcs. pour tubes jusqu'à 6 mètres
4 pcs. pour tubes jusqu'à 12 mètres
Supports additionnels sur demande
Mécanisme de compensation de l'ovalité du tubeInclus
Climatisation de l'armoire électriqueDisponible en option
Menu langueAnglais, Croate, Finlandais, Français, Russe, Turk
Autres langues sur demande
Système d'extraction des fuméesDisponible en option
Optimisation matière pour pièces multiplesDisponible en option
Transfert de données NC de CAD:
Fichiers Tekla, SAT, STEP, IFC, Excel etc. avec LANTEK flex 3D
Disponible en option
