PRO 2 PB | Chanfreineuse compacte pour tubes

PRO-2 PB

La PRO 2 PB est une chanfreineuse compacte et pratique pour les petits tubes en acier, inox, aluminium et bronze. La machine peut dresser et chanfreiner des tubes de diamètre interne de 22 mm (0.87”) à des diamètres externes de 48 mm (1.89”).



Epaisseur maximum jusqu’à 8 mm (0.32”)
Diamètre interne 22 - 42 mm (0.87-1.65”)
15.5 - 22 mm (0.61-0.87”) /option/
42-58 mm (1.65-2.28”) /option/
Dressage
Chanfreinage externe
up to 48 mm (1.89”)
up to 60.3 mm (2.37”) /option/

Principales caractéristiques et avantages:

Les tubes plus petits de Ø int. 15.5 mm (0.61”) à Ø ext. 30 mm (1.18”) peuvent être chanfreinés avec le petit mandrin optionnel. La PRO 2 PB est capable d’usiner des tubes plus grands de Ø int. 42 mm (1.65”) à Ø ext. 60.3 mm (2.37”) à l’aide du kit d’extension en option. Son corps exceptionnellement étroit (seulement 48mm de large) la rend parfaitement adaptée aux espaces réduits comme les tubulures d’échangeurs de chaleur.
La PRO-2 PB est pourvue de systèmes de protection contre la surcharge et notamment l’embrayage à friction multidisques évite de l’endommager en cas de blocage de l’outil de coupe.

  • poids plume et très compact
  • permet l’accès dans des espaces réduits
  • peut être équipé d’un moteur pneumatique puissant de grande qualité ou d’un moteur électrique à couple élevé ou d’un électroportatif pratique sans fil
  • outils coupants avec revêtement TiAlN pour aciers inoxydables
  • dédié à l’usinage des tubes de diamètre interne de 15.5mm mini à diamètre externe de 60.3mm maxi
  • complète parfaitement la gamme actuelle de chanfreineuses de tubes Promotech pour les petits diamètres

Kit standard:

  • Chanfreineuse (sans moteur, ni outils de coupe)
  • Coffret en métal
  • Mandrin auto-centrant standard pour tubes diamètre interne Ø 22-42 mm (0.87-1.65”)
  • 2 jeux de cales (NO. 4, 5), 3 jeux de cales (no. 6, 7, 8) et 5 jeux de ressorts (no. 4, 5, 6, 7, 8) pour mandrin standard
  • Porte-outil de coupe
  • Jauge ressort
  • Poignée
  • Flacon pour liquide refroidissement
  • Jeu d’outils
  • Manuel de l’opérateur

3 motorisations au choix:

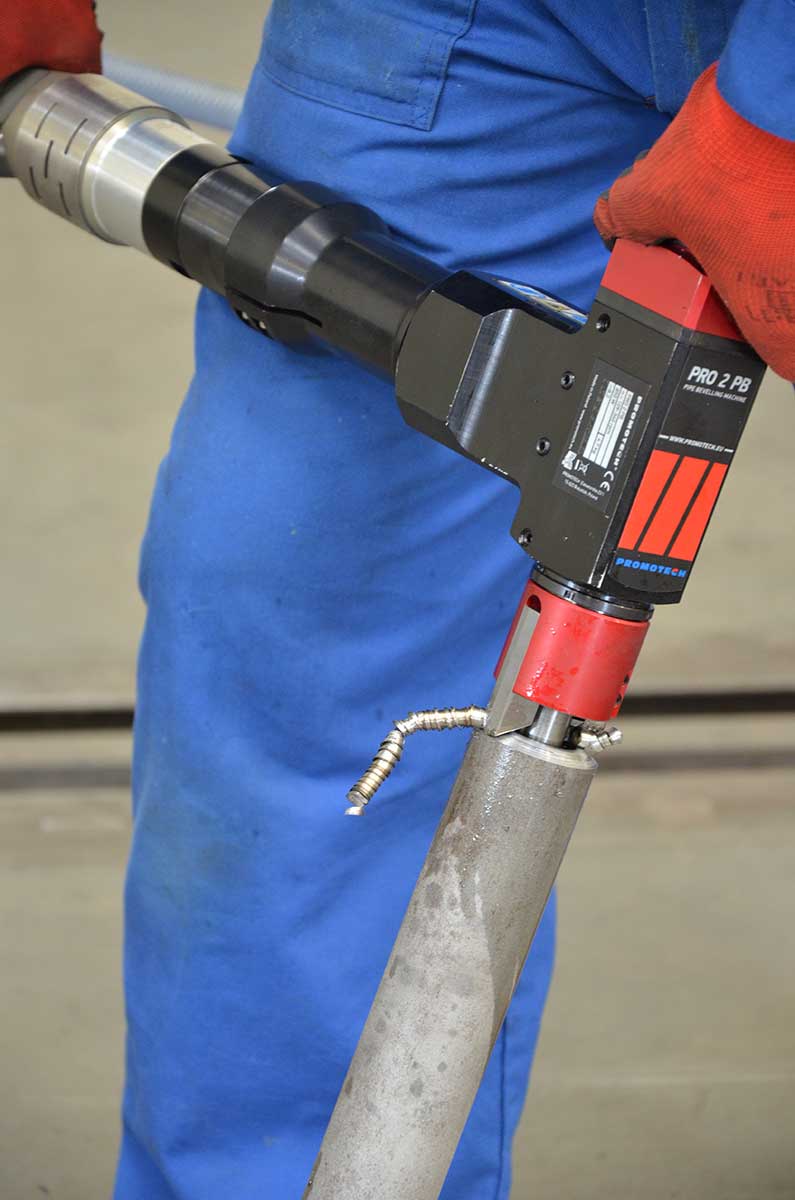

Moteur pneumatique

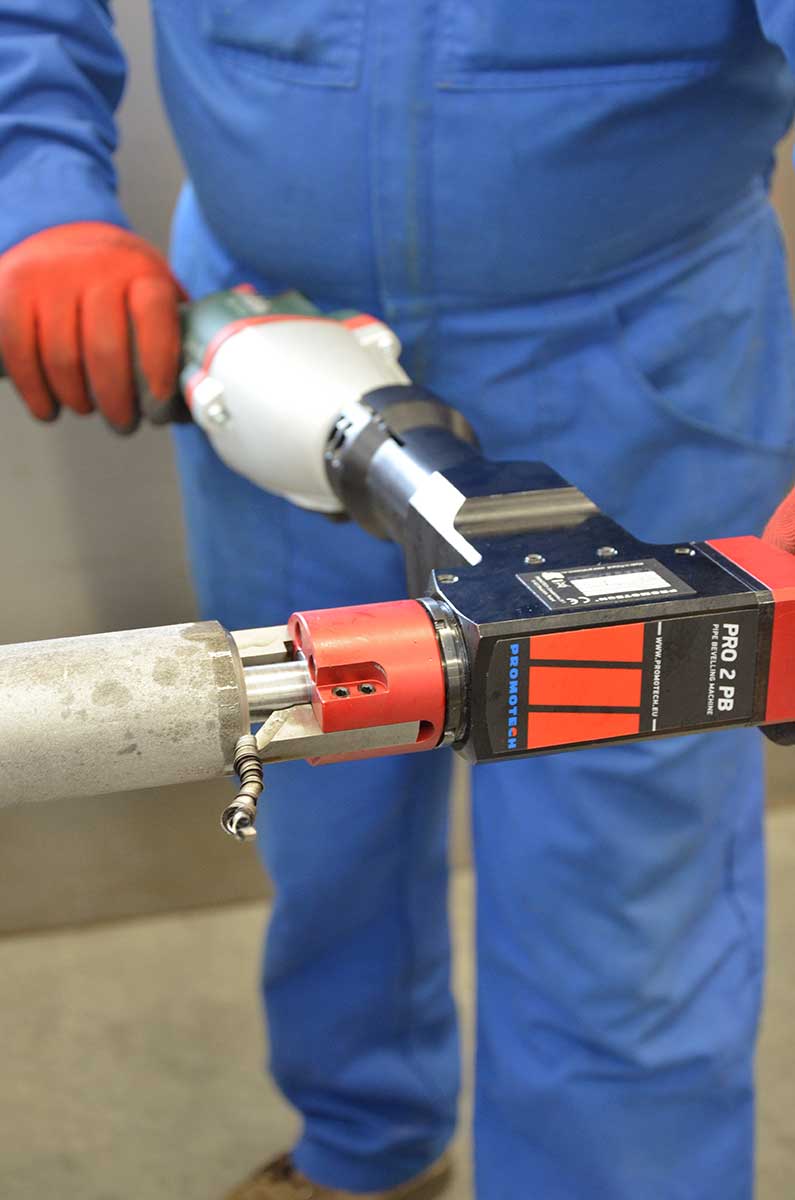

Moteur électrique

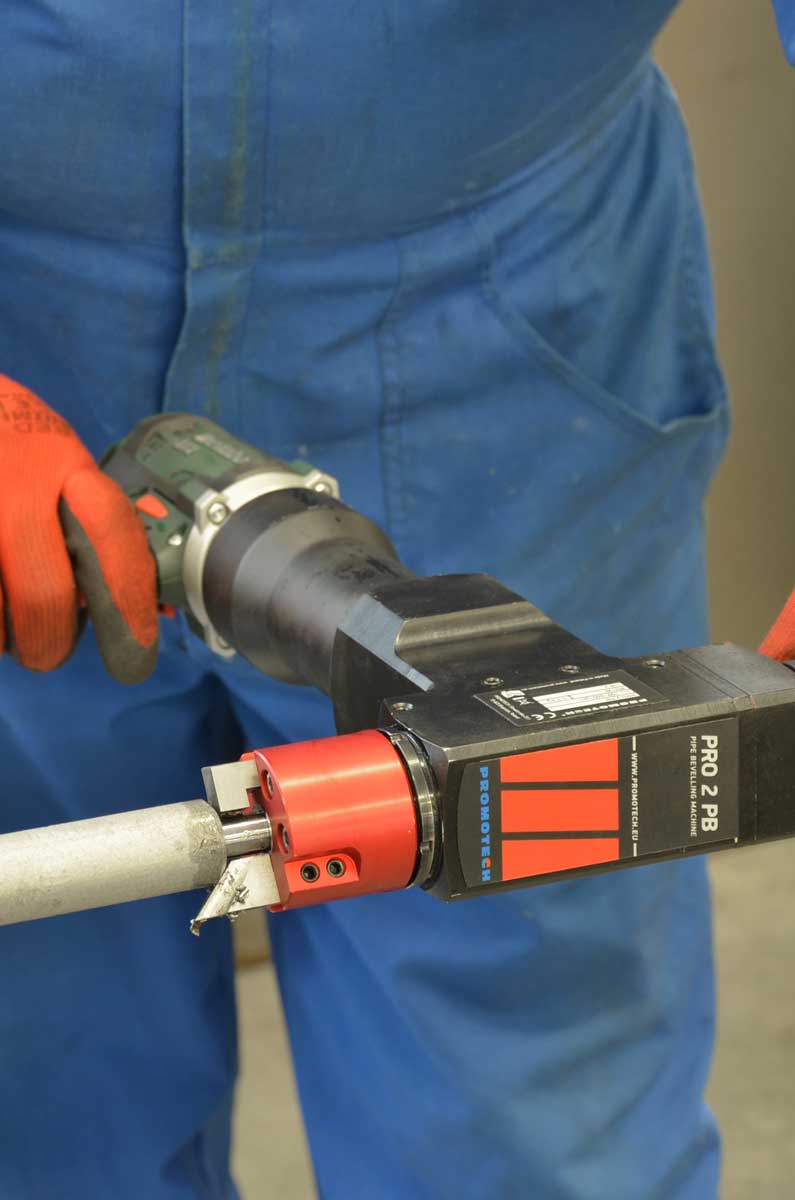

A batterie

Technical specification

 PRO 2 PB
avec moteur pneumatique
PRO 2 PB
avec moteur électrique
PRO 2 PB
avec batterie
Alimentation air0.6 MPa (87 psi)--
Débit d’air1400 l/min (50 CFM)--
Alimentation-1~ 220–240 V, 50–60 Hz18 V DC, 5.2 Ah
Puissance800 W1100 W-
ConnexionRaccord rapide CEJN 410 DN 10.4 R 1/2” BSPTFiche électriqueConnexion batterie
Vitesse de rotation nominale105 rpm10-134 rpm (réduction 1)

30-377 rpm (réduction 2)
10-60 rpm (réduction 1)

30-205 rpm (réduction 2)
Diamètre tubeØint. 22 mm - Øext. 48 mm

Øint. 15.5 mm -Øext. 30 mm*

Øint. 42 mm - Øext. 60.3 mm**
Øint. 22 mm - Øext. 48 mm

Øint. 15.5 mm -Øext. 30 mm*

Øint. 42 mm - Øext. 60.3 mm**
Øint. 22 mm - Øext. 48 mm

Øint. 15.5 mm -Øext. 30 mm*

Øint. 42 mm - Øext. 60.3 mm**
Epaisseur maximum8 mm

3.5 mm
8 mm

3.5 mm
8 mm

3.5 mm
Poids moteur inclus7.6 kg (17 lbs)7.4 kg (16.5 lbs)6.5 kg (14.5 lbs), batterie incluse
*Avec le mandrin petit modèle en option (ZST-0567-20-00-00-0).
** Avec le kit d’extension en option (ZST-0567-21-00-00-0).

Brochures

Pour ce produit, familiarisez-vous avec la brochure et la documentation technique du PRO 2 PB | Chanfreineuse compacte pour tubes de Promotech. Si vous avez néanmoins des questions, on vous encourage de nous envoyer votre demande.

PRO 2 PB | Compact pipe beveler

Size: 3.6 MB Type: PDF

Demo video

PRO 2 PB | Chanfreineuse compacte pour tubes

Error: The video (https://youtu.be/Ikn_G_7uuPc) couldn't be embedded.

Join our channels


Accessoires optionnels:

Moteur pneumatique
Référence: NPD-0472-03-00-00-0

Adaptateur et accouplement
Référence: ZST-0567-24-00-00-0

Moteur électrique
Référence: SLN-000238 (230 V)

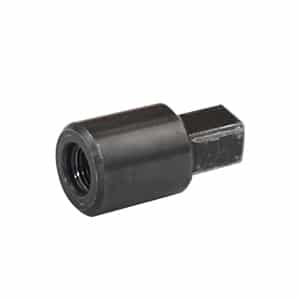

Accouplement
Référence: ZBI-0567-25-00-00-0

Moteur et deux batteries 5.2 Ah
Référence: WRT-000021

Accouplement
Référence: ZBI-0567-26-00-00-0

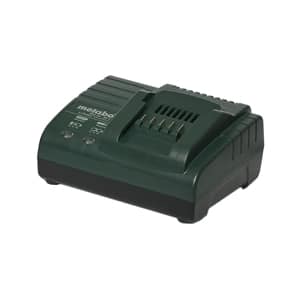

Chargeur de batterie
Référence:
LDV-000008 (230 V CEE)
LDV-000010 (120 V UK)
LDV-000011 (230 V AU)

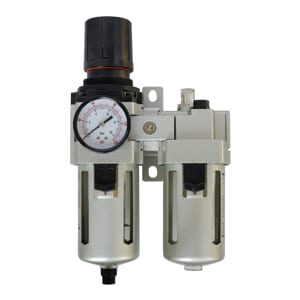

Filtre Régulateur Lubrificateur
Référence: ZST-000021

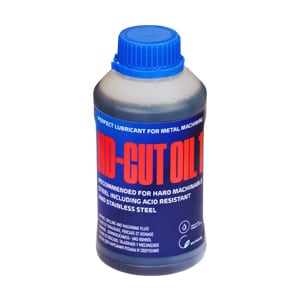

Liquide de taraudage, perçage et usinage HD-CUT OIL 1
Référence:
OLJ-0505-09-00-00-0 (0.5 kg)
OLJ-0505-10-00-00-0 (1.0 kg)
OLJ-0505-11-00-00-0 (5.0 kg)
Filtre Régulateur Lubrificateur
Référence: ZST-000021

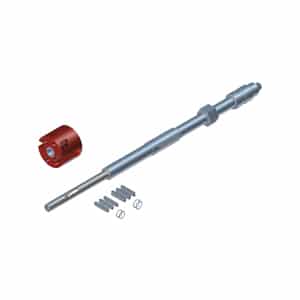

Mandrin petit modèle pour tubes de Øint.
15.5 mm (0.61”) à Øext. 30 mm (1.18”)
Référence:
ZST-0567-20-00-00-0

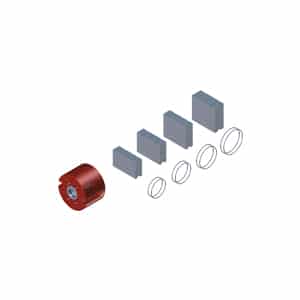

Kit d’extension pour tubes Øint. 42 mm
(1.65”) à Øext. 60.3 mm (2.37”)
Référence:
ZST-0567-21-00-00-0
