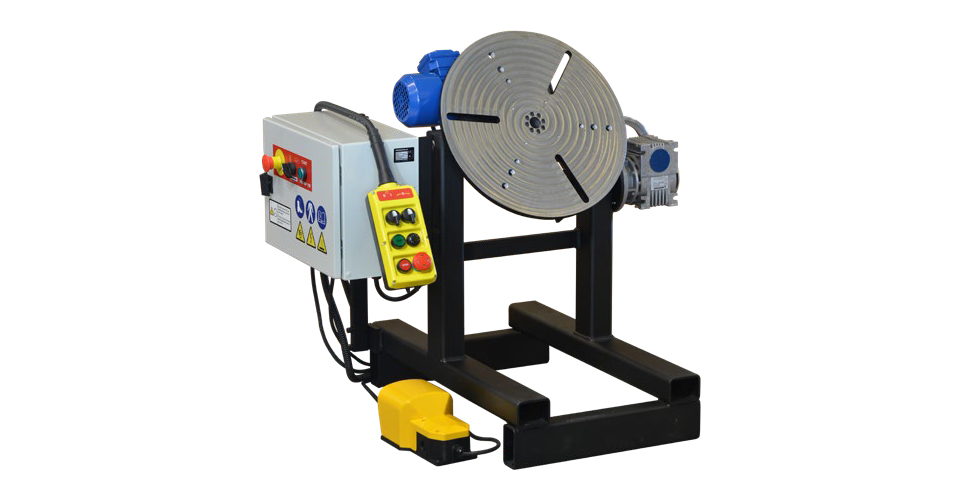

PRO-WP 150 PRO-WP 300 Positionneurs de Soudage

Positionneurs de Soudage

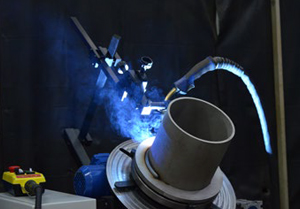

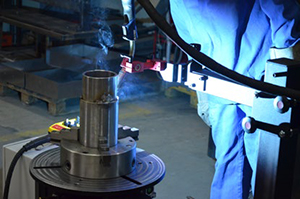

Les positionneurs de soudage permettent de tourner facilement les pièces métalliques rondes ou tubulaires, offrent une meilleure accessibilité aux cordons de soudure, peuvent contribuer à produire des soudures de haute qualité et augmentent les taux de dépôt.



Caractéristiques et avantages:

Les positionneurs de soudage permettent de tourner facilement les pièces métalliques rondes ou tubulaires, offrent une meilleure accessibilité aux cordons de soudure, peuvent contribuer à produire des soudures de haute qualité et augmentent les taux de dépôt. Le variateur de fréquence assure un réglage continu de la vitesse et une stabilisation de la vitesse à la valeur de consigne. Ils réduisent le temps et les efforts des soudeurs, qui peuvent se concentrer sur leur travail sans avoir à se déplacer constamment dans leur espace de travail pour obtenir la meilleure position. La conception compacte occupe un minimum d’espace au sol et l’inclinaison jusqu’à 90 degrés améliore l’ergonomie de l’espace de travail. La sélection de divers accessoires auxiliaires permet de créer une station de soudage modulaire et de la personnaliser en fonction des applications de soudage ou de découpe requises afin de maximiser l’efficacité de la production.

Caractéristiques et avantages:

  • Rotation à gauche ou à droite
  • Ajustement continu de la vitesse
  • Stabilisation de la vitesse dans la plage entière de la vitesse de 0,12 à 2,4 tr/min
  • Démarrage/arrêt (avec la commande ou la pédale)
  • Allumage de l’arc
  • Télécommande
  • Pédale de commande pour le fonctionnement en mode „mains libres”
  • Construction lourde
  • De nombreux accessoires permettent de construire une station de soudage modulaire adaptée à diverses applications de soudage et de coupe

Accessoires optionnels pour diverses applications de soudage et de coupe:

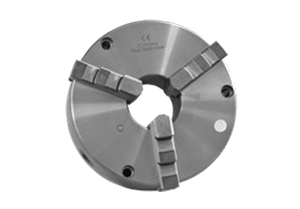

Mandrin autocentrant D250 | Diamètre de serrage extérieur: Ф 90-250 mm | Diamètre de serrage intérieur: Ф 6-110 mm, 80-250 mm | Référence: UCW-0681-18-00-00-0

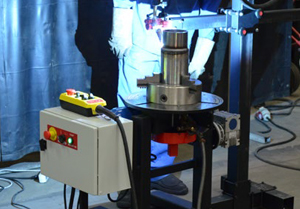

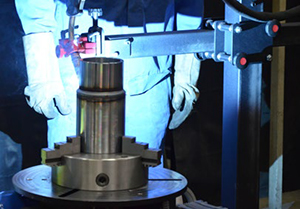

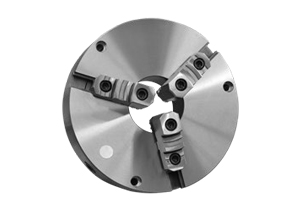

Mandrin autocentrant D400 | Diamètre de serrage extérieur: Ф 120-400 mm | Diamètre de serrage intérieur: Ф 15-210 mm, 120-400 mm | Référence: UCW-0681-17-00-00-0

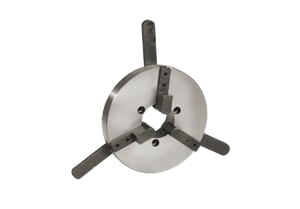

Mandrin autocentrant sans clé DD300

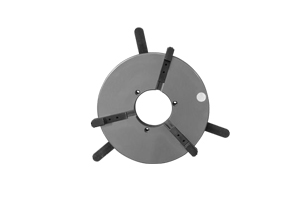

Mandrin autocentrant sans clé DD400

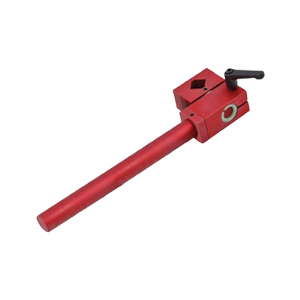

Support torche

Diamètre de serrage extérieur: Ф 170 – 280 mm
Diamètre de serrage intérieur: Ф 80 – 190 mm
Référence : UCW-0681-19-00-00-0

Diamètre de serrage extérieur: Ф 250 – 380 mm
Diamètre de serrage intérieur: Ф 120 – 250 mm
Référence : UCW-0681-20-00-00-0

A fixer directement sur le positionneur
Référence : UCW-0681-14-00-00-0

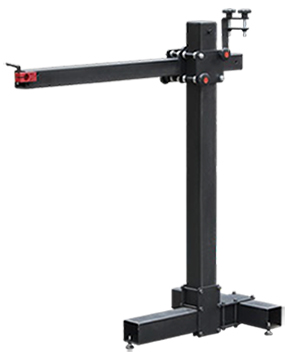

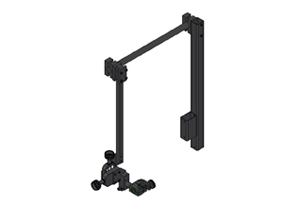

Potence MINI de type PRO-WA 1X1

Référence : STJ-0709-10-00-00-0

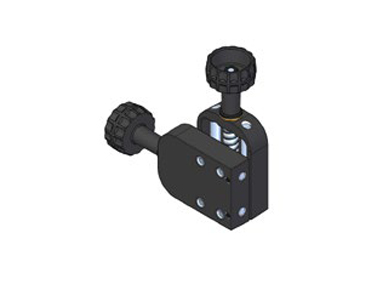

Ensemble de glissières croisées (option)

35 mm x 35 mm (gauche & droite, haut & bas)
Référence : ZSP-0466-14-00-00-0

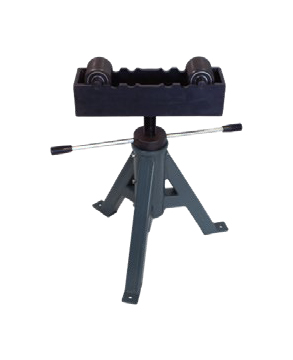

Chandelle

Capacité de charge : 1000 kg (2200 lbs)
Référence : WSP-0681-16-00-00-0

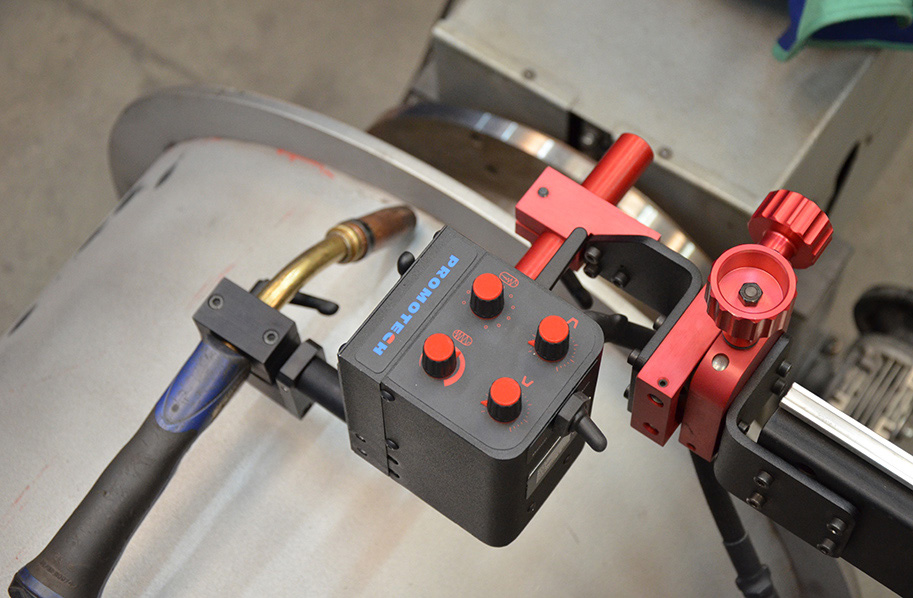

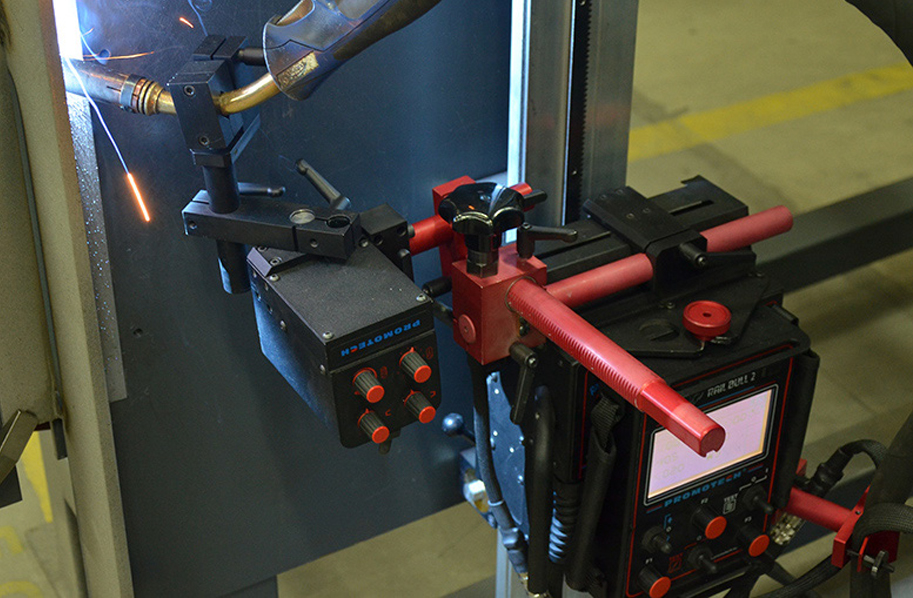

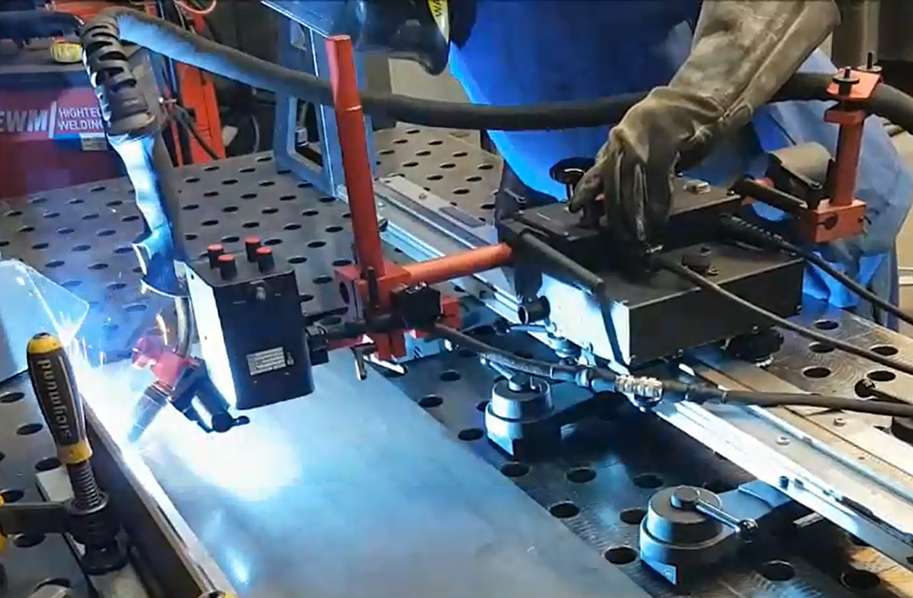

Oscillateur pendulaire OSC-8

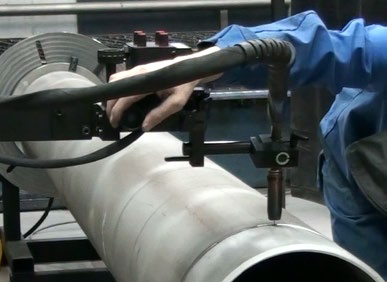

OSC-8 | Pendulum Weave Welder peut être contrôlé manuellement ou à l’aide d’un commutateur externe START-STOP. L’utilisation d’un support libre optionnel permet de souder des tuyaux en rotation ou des plaques mobiles. Une alimentation optionnelle permet de connecter l’oscillateur à une source d’alimentation 230 V ou 115V. OSC-8 convient aux processus automatisés MIG / MAG dans les industries de fabrication lourde telles que: la construction de pipelines et de ponts, la construction navale et le soudage de réservoirs.

En fonction de la configuration du système de soudage, l’oscillateur peut être utilisé
manuellement ou connecté à:

Circuit soudage

Doitier d’alimentation

ou chariot de soudager

Spécification technique

Voltage14–24 V DC
Puissance50 W
Type de torcheMIG/MAG
Diamètre de torche16–22 mm (5/8–7/8”)
Type d'oscillationPendulaire
Largeur d'oscillation à r = 150 mm (6”)1–30 mm (1–100%)
1/32–1-3/16” (1–100%)
Vitesse d'oscillation avec largeur d'oscillation
de 10 mm (3/8”) et temporisations à zéro aux
extrémités
12–115 cycles/min (1–100%)
Temporisations gauche/droite0–3 s
Couple maximum8 N•m (5.7 lb•ft)
Température ambiante0–50°C (32–122°F)
Poids2 kg (4 lbs)
Référence:OSC-0497-10-00-00-0

Accessoires de montage pour torches de soudage (au choix)

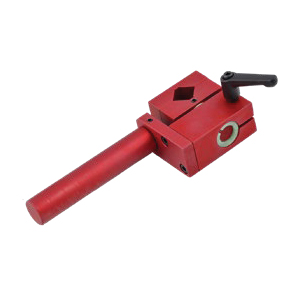

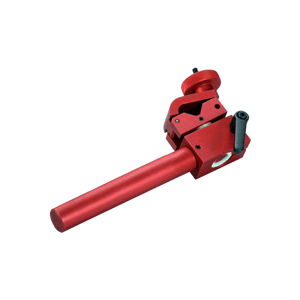

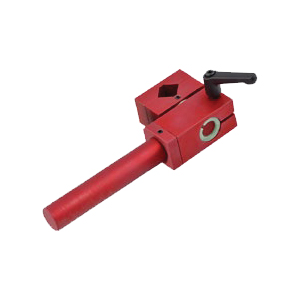

Support de torche à tige courte avec pince 16-22 mm
Référence: UCW-0476-20-00-00-0

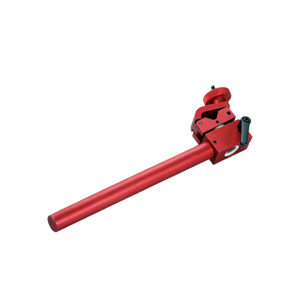

Support de torche à tige longue avec pince 16-22 mm
Référence: UCW-0466-04-00-00-0

Support de torche à tige basse courte avec clip 16-22 mm
Référence: UCW-0476-06-00-00-0

Support de torche à tige courte avec clip 16-22 mm
Référence: UCW-0476-27-00-00-0

Support de torche à longue tige avec clip 16-22 mm
Référence: UCW-0466-22-00-00-0

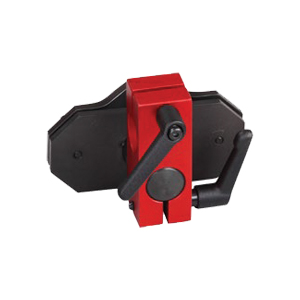

Accessoires de serrage pour les torches de coupage (à choisir)

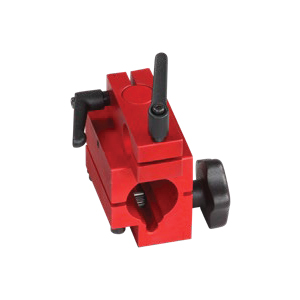

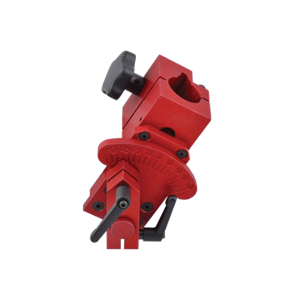

Support de torche standard avec pince 28-35 mm et réglage approximatif de l’angle
Référence: UCW-0475-28-00-00-0

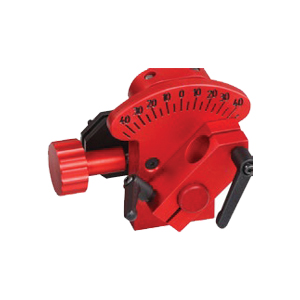

Support de torche précis avec pince 28-35 mm et réglage précis de l’angle
Référence: UCW-0475-08-00-00-0

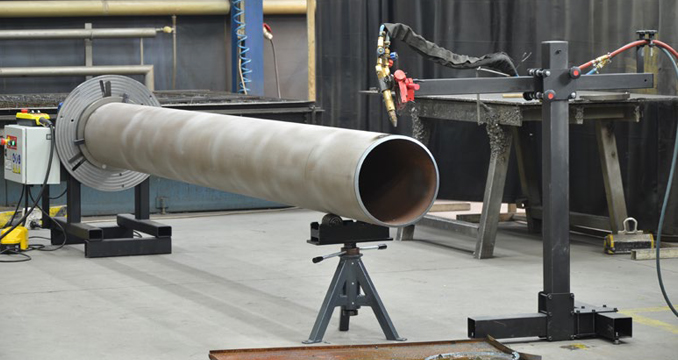

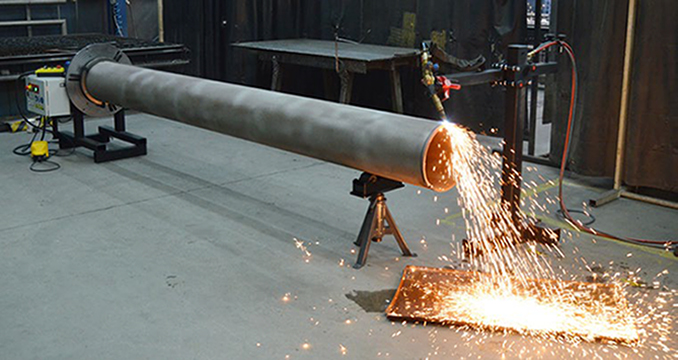

Support de torche standard pour l’oxycoupage avec réglage de la position verticale et ajustement approximatif de l’angle
Référence pour torche de 30 mm avec crémaillère: UCW-0475-61-00-00-0
Référence pour torche 35 mm avec crémaillère: UCW-0475-29-00-00-1

Support de torche machine précis pour l’oxycoupage avec réglage de la position verticale et ajustement précis de l’angle.
Référence pour torche de 30 mm avec crémaillère: UCW-0475-59-00-00-0
Référence pour torche 35 mm avec crémaillère: UCW-0475-42-00-00-1

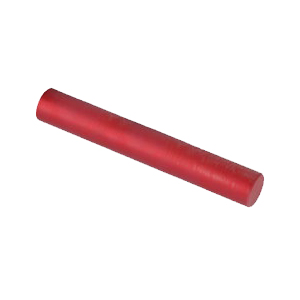

Tige de 150 mm pour les porte-torches de coupe
Référence: SLP-0233-13-02-00-1

PRO-WP 150 & PRO-WP 300 | Welding Positioners

Rejoignez nos chaînes


Brochures

Pour ce produit, familiarisez-vous avec la brochure et la documentation technique du ABM-50. Si vous avez néanmoins des questions, on vous encourage de nous envoyer votre demande.

Spécification technique

Tension1~ 220–240 V, 50–60 Hz
1~ 100–120 V, 50–60 Hz
Puissance0,25 kW
Gamme de vitesse min/max0,12 - 2,4 rpm
Capacité de charge maximale300 kg (661 lbs)
Décalage du centre de gravité de la table avec une inclinaison de 90°jusqu’à 100 mm
Diamètre de la plaque frontale630 mm (24.8”)
Diamètre intérieur de l'arbre creux28 mm (1.1”)

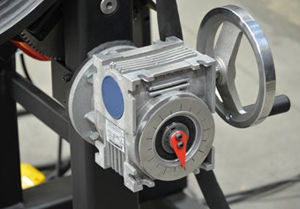

Plage d'inclinaison avec réglage continu de l'angle0-90°
Inclinaisonmanuel
Courant de soudage maximum400 A
Poids150 kg (330 lbs)
Référence:PZY-0682-10-10-00-0
