Rail Bull 2 – Chariot de Soudage Toutes Positions

Chariot de soudage et coupage automatique – Rail Bull 2 est configurable pour des applications variées de soudage, de coupage et de gougeage sur tôles plates ou courbées, ou sur tubes et pipes. Il convient aux pièces ferromagnétiques et non magnétiques. Rail Bull 2 est le meilleur choix pour l’automatisation de vos procédés de soudage et coupage.

*Oscillation linéaire avec tracé trapézoïdal, triangulaire ou droit
Le rayon minimum convexe est de 5000 mm*
Soudage continu
Soudage discontinu
Vitesse horizontale 10–300 cm/min
Vitesse verticale 10–300 cm/min

Caractéristiques et avantages:

  • *Chariot modulaire configurable pour des applications variées de soudage, de coupage et de gougeage sur tôles plates ou courbées, ou sur tubes et pipes
  • Oscillateur linéaire pour reproduire les soudures balayées
  • Compensation de la position verticale et horizontale de la torche grâce au système de suivi de joint automatique
  • Soudage discontinu programmable
  • Le fin de course arrête le soudage et le chariot se déplace dans sa position initiale
  • Le rayon minimum convexe pour rail semi flexible est 5 m (16 ft)
  • Possible avec anneaux pour tubes à partir de Øext de 200 mm (8”) à 3 m (10 ft)
  • La commande à distance ergonomique avec ses réglages intuitifs permet le réglage des paramètres sans devoir soulever la cagoule de soudage
  • La commande à distance se fixe aisément sur tous les supports ferromagnétiques grâce à l’aimant intégré
  • Convient aux pièces ferromagnétiques et non magnétiques grâce à l’entrainement par crémaillère sur rail applicables sur surfaces plates ou courbées à l’aide de supports à aimants ou à ventouses.
  • Le Rail Bull 2 produit des soudures et coupes de grande qualité en une fraction de temps nécessaire pour le faire en manuel
  • La grande vitesse jusqu’à 3 m/min permet le coupage plasma

découvrez nos autre
s chariots de soudage et coupage automatiques

Résumé système Rail Bull 2

  • * Conception modulaire, facile à faire évoluer
  • Soudures continues ou discontinues programmables (longueur soudure, espacement, retour fin de cordon, anti cratère)
  • Oscillateur linéaire pour reproduire les soudures balayées
  • Trois modes de suivi de joint automatique (vertical, horizontal ou les deux)
  • * Boîtier de commande à distance ergonomique (3 m de câble inclus) avec adhésion magnétique pour le fixer aux matériaux ferromagnétiques
  • Afficheur multifonctionnel à LED avec représentations numériques de chaque paramètre de mouvement, pour le réglage simple et la répétition des procédures de soudage/coupage sans hésitations
  • Multifunctional LED display with numeric representations for each motion parameter makes presetting and repeating of the optimum welding or cutting procedure simple and without guess work
  • * Le fin de course arrête le soudage et le chariot se déplace dans sa position initiale
  • Amorçage automatique de l’arc de soudage lors du démarrage
  • Entrainement à crémaillère et pignon
  • Alimentation électrique 230-V, 115-V, ou 42-V
  • Circuit de régulation en boucle et moteur avec codeur, pour une vitesse d’avance et un positionnement plus précis
  • Maitrise de l’énergie de soudage et moins de déformations
  • Moins de pertes de consommables – évite le “sur”soudage
  • Pince de serrage rapide de la torche MIG/MAG avec diamètres de 16-22 mm (0.63-0.87″); ou jusqu’à 35 mm (1.38″) en option
  • Réglage précis de la torche
  • Améliore les conditions de travail – réduit l’exposition de l’opérateur à la chaleur et aux fumées

Applications Rail Bull 2

  • Fabrication de remorques
  • Citernes
  • Réservoirs pétrole
  • Réservoirs eau
  • Appareils à pression
  • Rechargement
  • Ponts métalliques
  • Charpente
  • Constructions métalliques
  • Soudage de panneaux
  • Transformateurs
  • Chantiers navals
  • Toute application nécessitant des soudures longues

Configuration Rail Bull 2

  1. Support faisceau
  2. Poignée
  3. Support de tige
  4. Tige 300 mm (12”)
  5. Crémaillère 300 mm (12”) avec course de 180 mm (7”)
  6. Noix
  7. Bloc de serrage avec leviers
  8. Support torche court avec pince
  9. Galet d’appui

Galerie

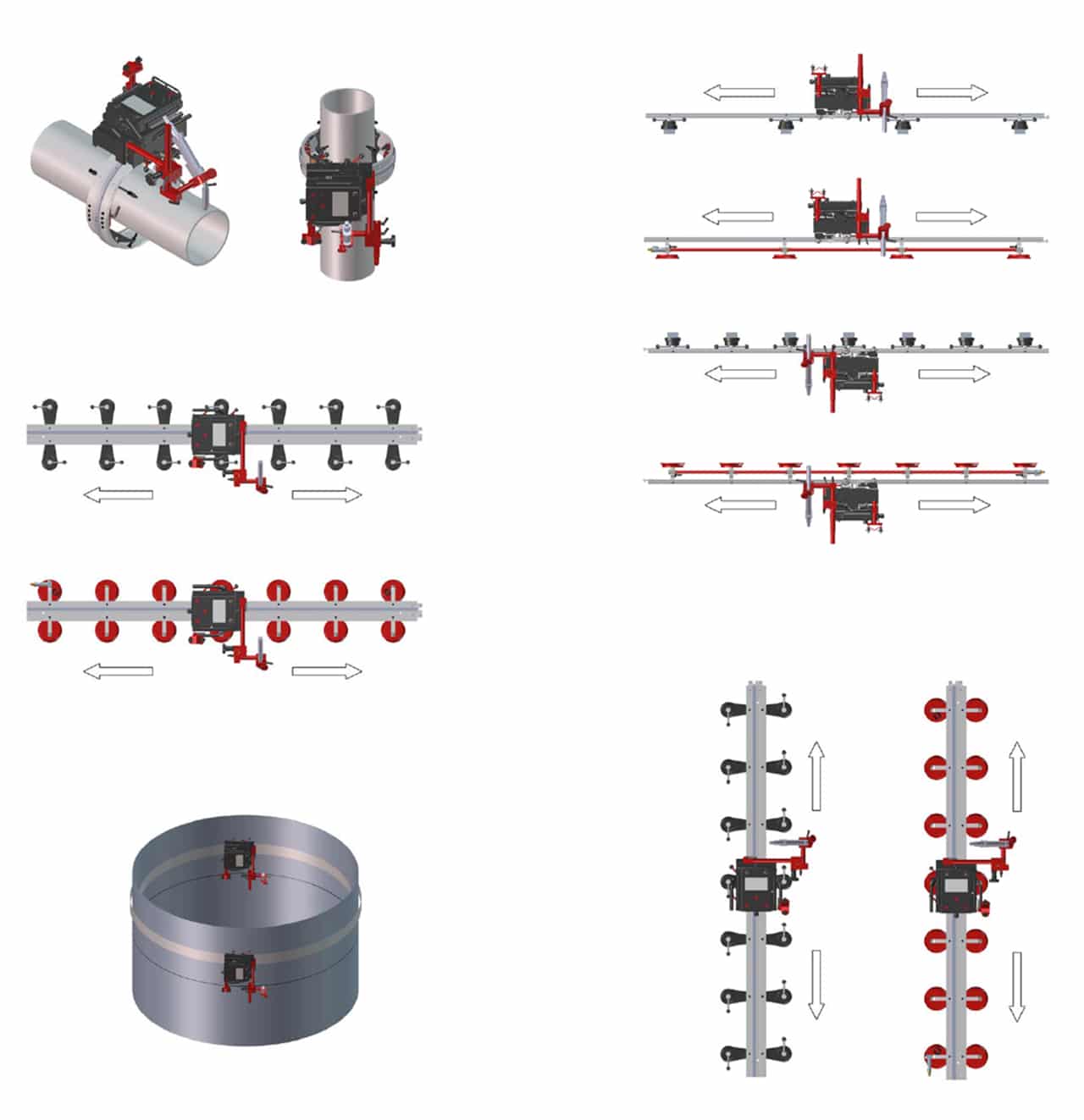

Positions de soudage Rail Bull 2

Le Rail Bull 2 fonctionne en toutes positions, sur des pièces ferromagnétiques et non magnétiques grâce à l’entrainement par crémaillère sur rail applicables sur surfaces plates ou courbées à l’aide de supports à aimants ou à ventouses.
