Rail Titan

Le Rail Titan est un tracteur mécanisé entièrement modulaire qui peut être configuré sur mesure pour des applications de soudage TIG-MIG-MAG, d’oxycoupage ou de découpe au plasma et de gougeage sur des tôles plates ou cintrées et des tubes. linéaire de la torche produit des trajets de soudure droits, triangulaires, trapézoïdaux et carrés.



Oscillation linéaire avec tracé trapézoïdal, triangulaire ou droit
Anneaux pour tubes à partir de Øext. de 200 mm (8") à 3 m (10 ft)
Rail Hi Flex pour Øext. minimum de 1500 mm min Øint. 3400 mm (11 ft)
Rails cintrés sur mesure pour Øext. de 3 m (10 ft) à 10 m (32 ft)
e rayon minimum convexe pour rail semi flexible est de 5 m (16 ft)
Soudage continu
Soudage discontinu
Vitesse horizontale 0–250 cm/min
Vitesse verticale 0–250 cm/min

Caractéristiques et avantages:

Rail Titan | Chariot Modulaire Sur Rail Pour Le Soudage Tig – Mig – Mag Et Le Coupage

Le Rail Titan est un tracteur mécanisé entièrement modulaire qui peut être configuré sur mesure pour des applications de soudage TIG-MIG-MAG, d’oxycoupage ou de découpe au plasma et de gougeage sur des tôles plates ou cintrées et des tubes.
L’oscillateur linéaire de la torche produit des trajets de soudure droits, triangulaires, trapézoïdaux et carrés. Le Rail Titan peut se déplacer sur des rails hi-flex, semi-flexibles, rigides ou annulaires qui peuvent être fixés sur des matériaux ferreux à l’aide d’aimants et sur des matériaux non ferreux à l’aide d’un système de ventouses et d’une pompe à vide.

Applications: Fabrication de remorques, Citernes, Réservoirs pétrole, Réservoirs eau, Appareils à pression, Rechargement, Ponts métalliques, Charpente, Constructions métalliques, Soudage de panneaux, Transformateurs, Chantiers navals, Toute application nécessitant des soudures longues

  • Convient pour le soudage TIG (résistant à la HF)
  • Conception robuste avec boîtier en aluminium moulé sous pression
  • La commande à distance ergonomique avec ses réglages intuitifs permet le réglage des paramètres sans devoir soulever la cagoule de soudage
  • Soudage discontinu programmable
  • Convient à une multitude d’applications jusqu’à un rayon minimum de 100 mm (4”)
    • Anneaux pour tubes de Ø extérieur de 200 mm (8”) à 3 m (10 ft)
    • Rail Hi-Flex sur diamètres externes à partir de 1500 mm (59”)
    • Rails cintrés sur mesure pour Ø extérieur de 3 m (10 ft) à 10 m (32 ft)
    • Les rails semi flexibles peuvent être cintrés avec un rayon de 5 m (16 ft) minimum sans déformation permanente
  • Le suivi de joint permet de compenser activement la position de la torche dans le sens vertical et horizontal, avec et
  • sans oscillation
  • Les nouveaux connecteurs sont dotés d’une immunité HF accrue et d’une meilleure prise pour faciliter le serrage et le desserrage
  • Convient aux pièces ferromagnétiques et non magnétiques grâce à l’entrainement par crémaillère sur rail, applicables sur surfaces plates ou courbées à l’aide de supports à aimants ou à ventouses.
  • Le Rail Titan produit des soudures et coupes de grande qualité en une fraction de temps nécessaire pour le faire en manuel
  • Large gamme de tension d’entrée : 100-240V, 50-60Hz 1ph (monophasé)

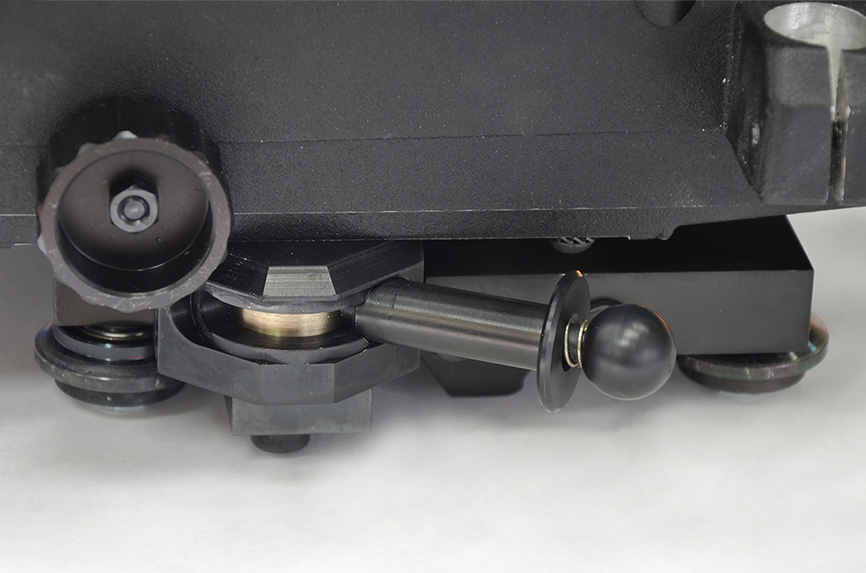

Levier unique avec verrouillage pour positionner le Rail Titan sur le rail

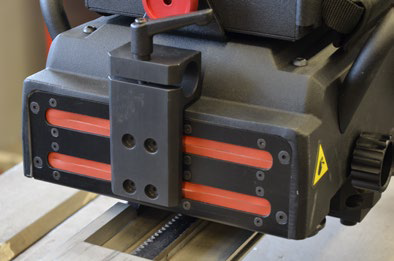

Les protections en silicone protègent contre la saleté et les éclaboussures

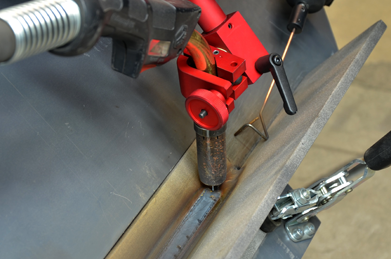

Le suivi de joint permet de compenser activement la position de la torche dans le sens vertical et horizontal, avec et
sans oscillation

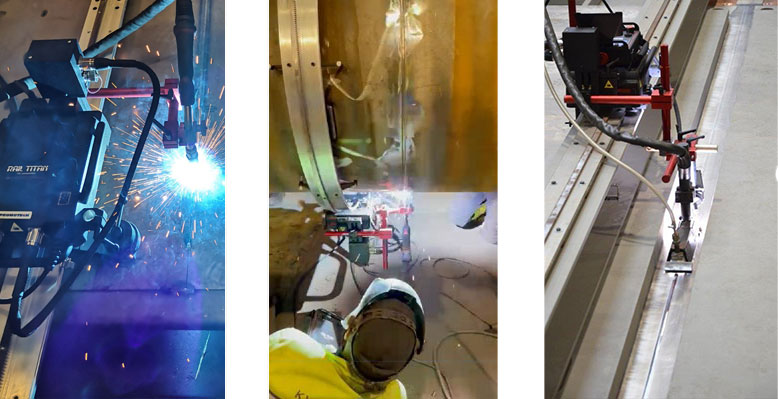

Soudage TIG d’une plaque de titane

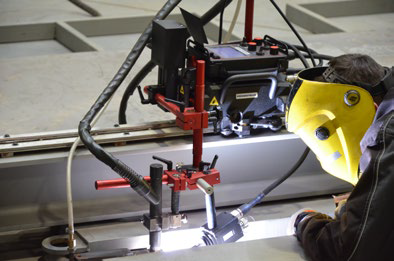

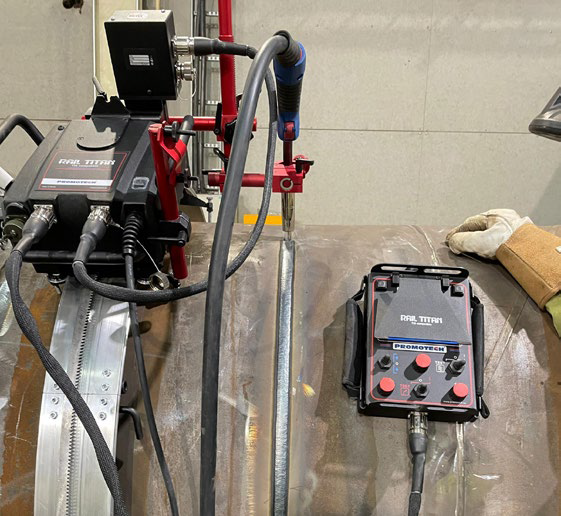

Le Rail Titan fonctionne en toutes positions, sur des pièces ferromagnétiques et non magnétiques grâce à l’entrainement par crémaillère sur rail applicables sur surfaces plates ou courbées à l’aide de supports à aimants ou à ventouses.

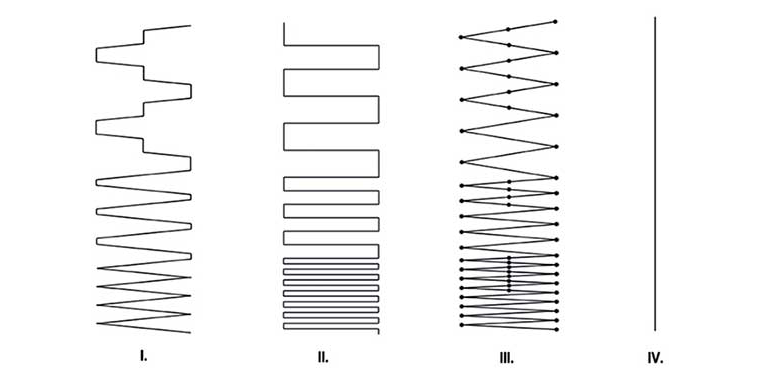

Tracés de soudage:

I.Trapézoïdal Le chariot avance en continu, même lors des temporisations. Le tracé est déterminé par la vitesse de balayage et temps d’arrêts au centre et aux extrémités du tracé.
II. Carré Le chariot avance seulement pendant les temporisations et s’arrête pendant le déplacement latéral. Le chariot avance seulement pendant les temporisations et s’arrête pendant le déplacement latéral.
III. Triangulaire Le chariot avance seulement pendant le balayage. Le chariot et l’oscillation s’arrêtent pendant les temporisations
IV. Droit Le chariot avance de manière droite continu et sans oscillation

Promotech propose une large gamme de rails adaptées à une variété d’applications de surface circonférentielle et irrégulière jusqu’à un rayon minimum de 100 mm (4").

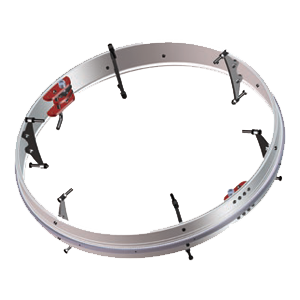

Anneaux

Pour applications circulaires sur tubes de Ø ext. de 200 mm (8”) à 3000 mm (10 ft)

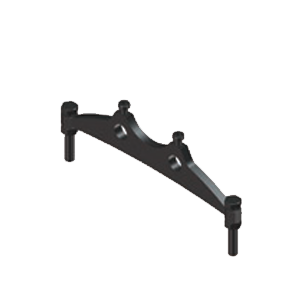

WSP-0523-14-02-00-0
Support à boulons

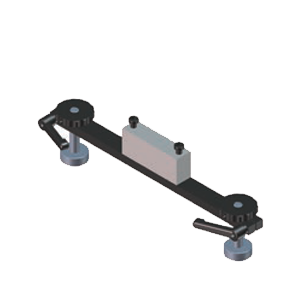

WSP-0523-14-12-00-0
Support magnétique

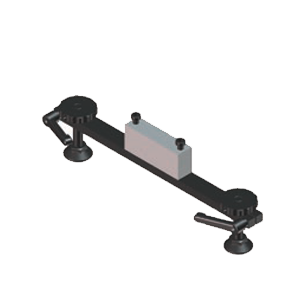

WSP-0523-14-11-00-0
Support avec pieds plastiques

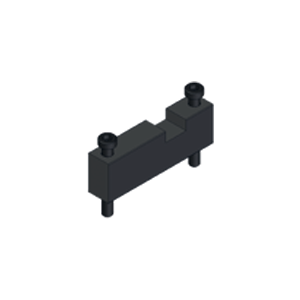

DYS-0523-14-14-00-0
Support pour anneaux pour étendre la gamme de diamètres de 50 mm vers le bas

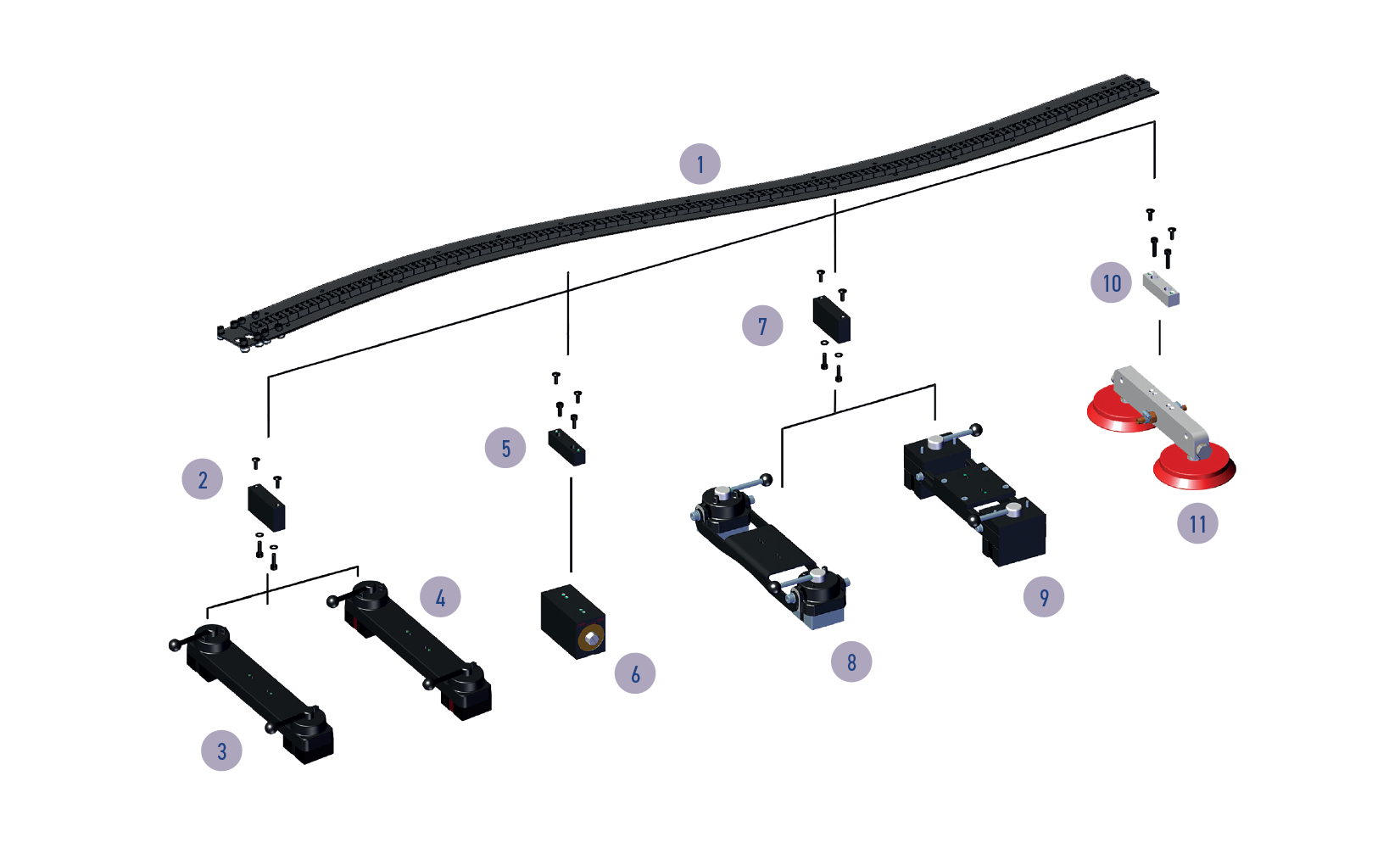

Rails Hi Flex

Pour les applications circulaires de Øext. 1500 mm (59”) et plus.

1. TRO-0673-00-00-00-0
Rail Hi Flex (59”) Øext. mini 1500 mm

2. DYS-0482-19-00-00-0
Ecarteur pour support magnétique et rail semi-flexible et Rail Hi Flex

3. ZSP-0475-92-00-00-0
Support magnétique

4. ZSP-0475-93-00-00-0
Support magnétique résistant à la chaleur

5. DYS-0582-10-00-00-0
Ecarteur pour support magnétique compact et Rail Hi Flex

6. PDS-0582-10-00-02-0
Support magnétique compact

7. DYS-0482-19-00-00-0
Ecarteur pour support magnétique et rail semi-flexible et Rail Hi Flex

8. ZSP-0475-85-00-00-0
Support magnétique pivotant

9. ZSP-0523-19-00-00-0
Support magnétique réglable

10. DYS-0541-11-01-00-0
Ecarteur pour support à ventouses et rail semiflexible et Rail Hi Flex

11. MST-0541-10-02-00-0
Support à ventouses

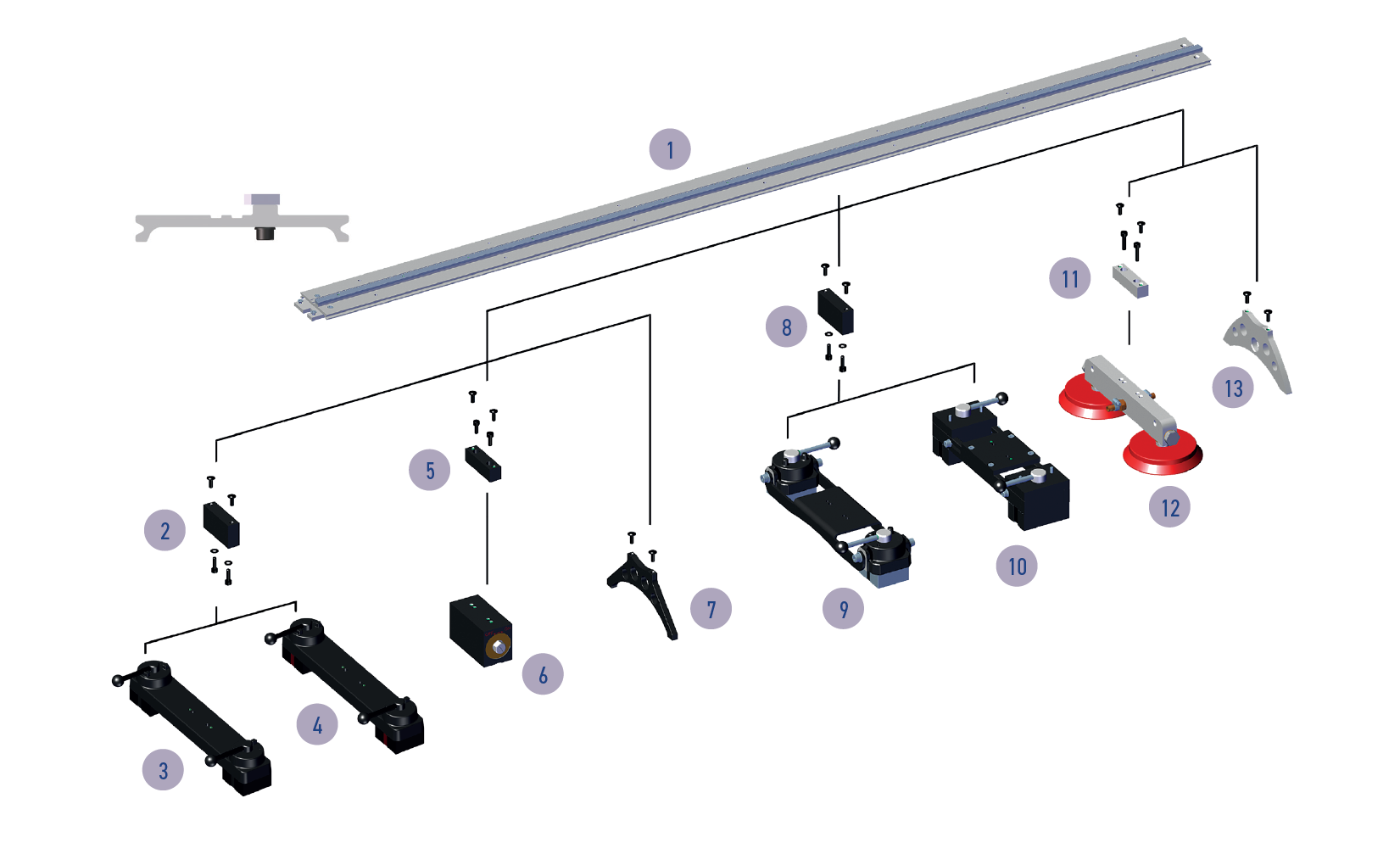

Rails Semi-flexible

Pour les applications circulaires de Øext. 1500 mm (59”) et plus. Les rails semi flexibles peuvent être courbés sur mesure avec un rayon de 1.5 à 5 m (5 à 16 ft). Pour les applications droites et circulaires. Ils peuvent être cintrés avec un rayon de 5 m (16 ft) minimum sans déformation permanente.
Rails cintrés sur mesure – Les rails semi flexibles peuvent être courbés sur mesure avec un rayon de 1.5 à 5 m (5 à 16 ft).

1. PRW-0482-15-05-00-0
Rail semi-flexible longueur 2 m (6.5 ft)
Rayon de courbure de 5 m (16 ft) minimum


2. DYS-0482-19-00-00-0
Ecarteur pour support magnétique et rail semiflexible et Rail Hi Flex

3. ZSP-0475-92-00-00-0
Support magnétique

4. ZSP-0475-93-00-00-0
Support magnétique résistant à la chaleurHeat-resistant magnetic unit

5. DYS-0582-10-00-00-0
Ecarteur pour support magnétique compact et Rail Hi Flex

6. PDS-0582-10-00-02-0
Support magnétique compact

7. WSP-0523-12-01-00-1
Support rail

8. DYS-0482-19-00-00-0
Ecarteur pour support magnétique et rail semi-flexible et Rail Hi Flex

9. ZSP-0475-85-00-00-0
Support magnétique pivotant

10. ZSP-0523-19-00-00-0
Support magnétique réglable
11. DYS-0541-11-01-00-0
Ecarteur pour support à ventouses et rail semi-flexible et Rail Hi Flex

12. MST-0541-10-02-00-0
Support à ventouses

13. WSP-0541-11-02-00-0
Ecarteur aluminium pour rail semi-flexible

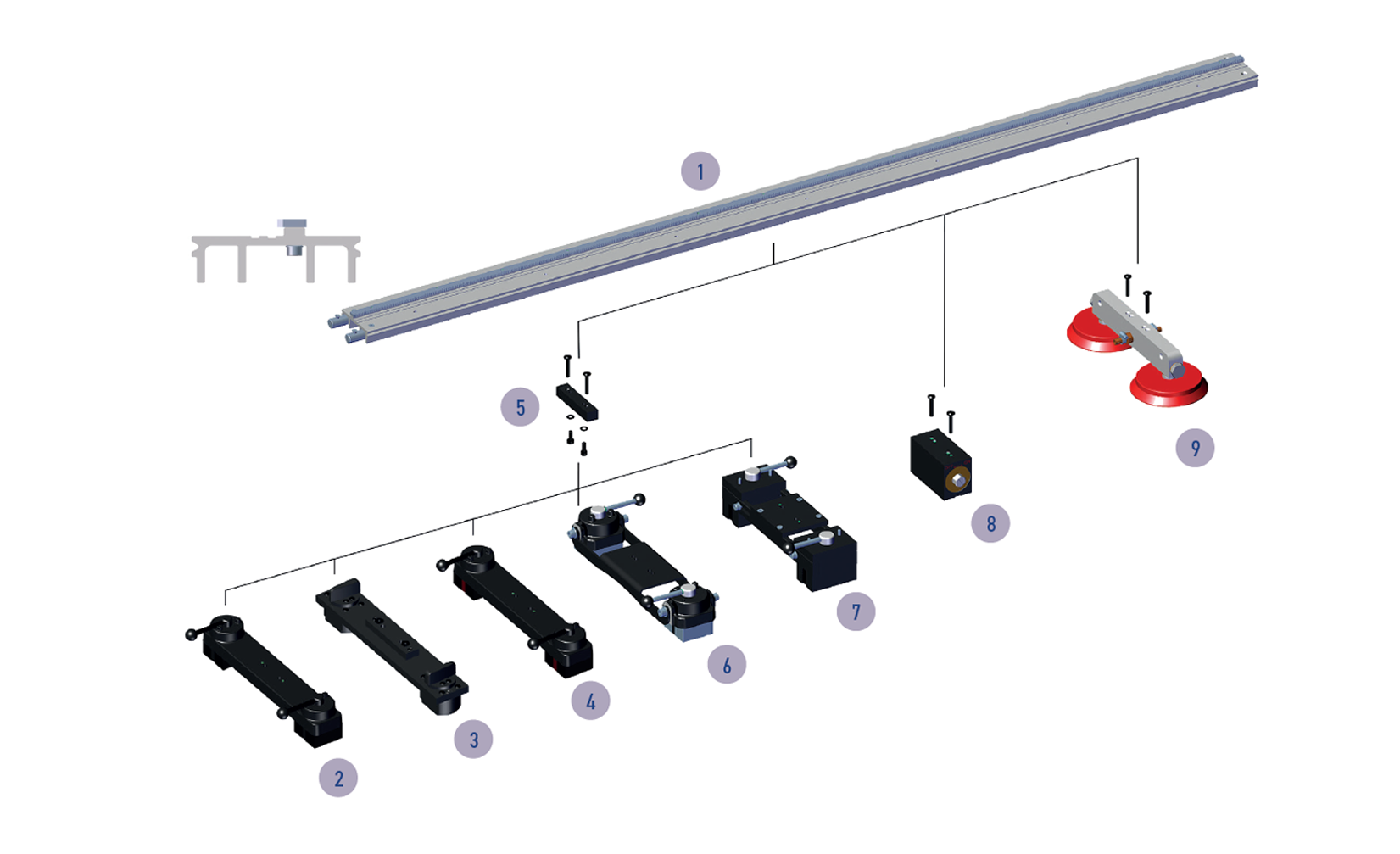

Rails rigides

Pour les applications droites et pour prolonger au-delà des extrémités de la pièce pour le soudage de la longueur totale de la pièce.

1. PRW-0482-47-00-00-0
Rail rigide longueur 2 m (6.5 ft)

2. ZSP-0475-92-00-00-0
Support magnétique

3. MST-0677-00-00-00-0
Unité magnétique plume

4. ZSP-0475-93-00-00-0
Support magnétique résistant à la chaleur

5. DYS-0482-21-00-00-0
Ecarteur pour support magnétique et rail rigide

6.ZSP-0475-85-00-00-0
Support magnétique pivotant

7. ZSP-0523-19-00-00-0
Support magnétique réglable

8. PDS-0582-10-00-02-0
Support magnétique compact

9. MST-0541-10-02-00-0
Support à ventouses

Accessoires standards:

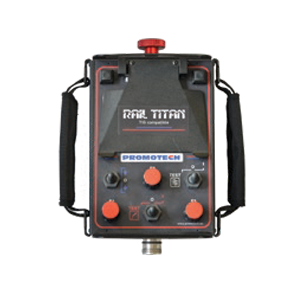

Commande à distance

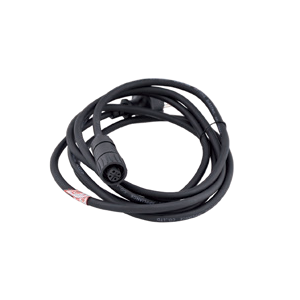

Câble alimentation 3 m
PWD-0466-18-00-00-0 (230 V CEE)
PWD-0466-16-00-00-0 (115 V USA)
PWD-0466-23-00-00-0 (115 V UK)

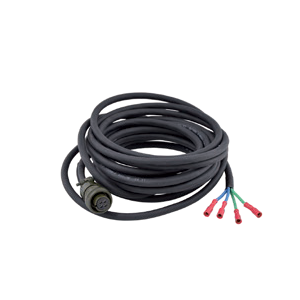

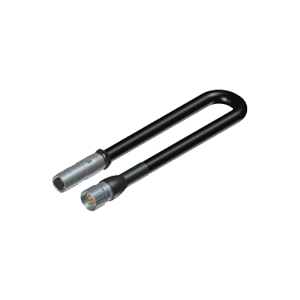

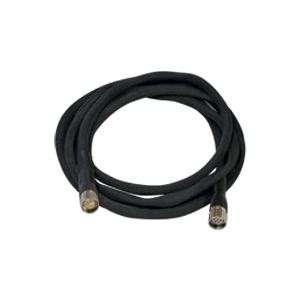

Cordon de commande
de l’arc de 6.5 m
KBL-0466-17-00-00-0

Cordon de commande à distance 5 m
Cordon de commande à distance 3 m
Cordon de commande à distance 0.5 m

Tige 300 mm (12’’)
WSP-0523-16-00-00-0

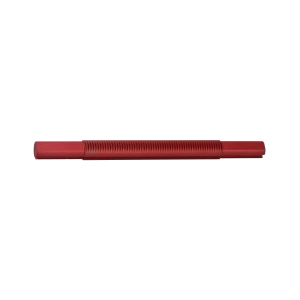

Crémaillère 300 mm (12”)
RAM-0523-17-00-00-0

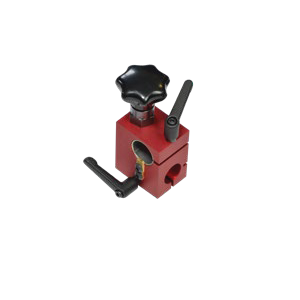

Noix
ZSP-0475-62-00-00-0

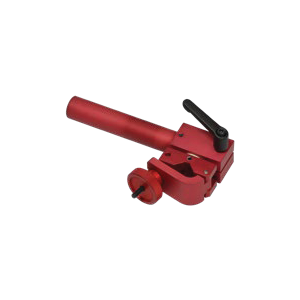

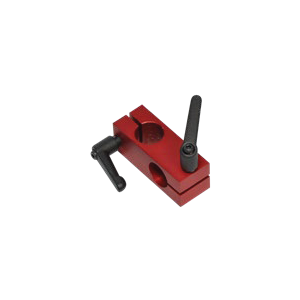

Bloc de serrage avec leviers
KST-0525-11-00-00-0

Support torche court avec pince
UCW-0476-20-00-00-0

Support faisceau
UCW-0654-02-00-00-0

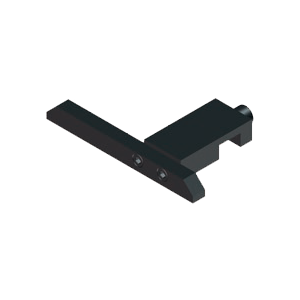

Butée fin de course
ZDR-0523-76-00-00-0

Accessoires optionnels:

La configuration avec suivi du joint horizontal et vertical nécessite le montage de l’option suivi de joint et la glissière verticale motorisée.

Palpeur de suivi de joint
CZJ-0654-05-00-00-0

Tige d’embouts de palpeur
WSP-0523-07-01-13-0

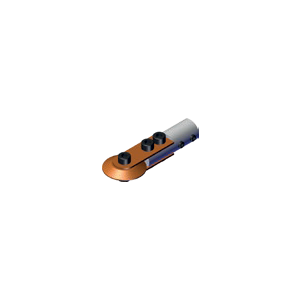

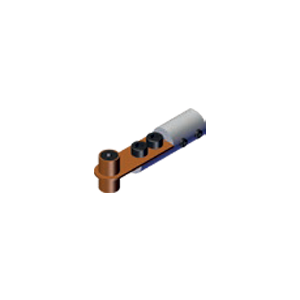

Embout de palpeur (tige nécessaire)
ADT-0506-43-00-00-0

Embout de palpeur (tige nécessaire)
ADT-0506-40-00-00-0

Embout de palpeur (tige nécessaire)
ADT-0506-41-00-00-0

Glissière verticale motorisée
OSK-0654-04-00-00-0

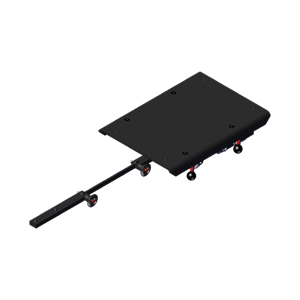

Bloc de contact pour le rail Hi-Flex
ZDR-0673-08-00-00-0

Outil de réglage de crémaillères
PKT-0341-13-00-00-0

Chariot suiveur
PEP-0523-93-00-00-0

Câble de commande pour connecter Rail
Titan à l’oscillateur pendulaire OSC-8
PWD-0654-10-00-00-0

Brochures

Pour ce produit, familiarisez-vous avec la brochure et la documentation technique du Rail Titan | Chariot Modulaire Sur Rail Pour Le Soudage Tig – Mig – Mag Et Le Coupage. Si vous avez néanmoins des questions, on vous encourage de nous envoyer votre demande.

Vidéo de démonstration

Join our channels

Specifications Techniques

Alimentation1~100-240V, 50-60Hz
Puissance120 W
Position soudage
(suivant EN ISO 6947 et AWS/ASME)
HorizontalPA/1F/1G
PB/2F
PC/2G
PD/4F
PE/4G
VerticalPF/3G
PG/3F (contact your dealer)
PG/3G
Fixation sur tubes et pièces rondesAnneaux (Øext.)
Rails Hi-Flex (Øext.)
Rails Hi-Flex (Øint.)
Rails cintrés sur mesure (Øext.)
Rails Semi-Flex (Øext.)
200 mm (8”) – 3 m (10 ft)
Minimum 1.5 m (5 ft)
Minimum 3.4 m (11 ft)
3–10 m (10–32 ft) (contactez votre distributeur)
Minimum 10 m (32 ft)
Type de torcheMIG/MAG, TIG, Plasma, Oxycoupage
Diamètre de torche16–22 mm (0.63–0.87”)
Epaisseur de pièce minimum pour le maintien magnétique5 mm (0.2”)
Force de traction horizontale400 N
Force de traction verticale315 N
Vitesse horizontale0–250 cm/min (0–98 in/min)
Vitesse verticale0–250 cm/min (0–98 in/min)
Type d’oscillationLinéaire
Tracé de soudageDroit, triangulaire, trapézoïdal, carré
Largeur d’oscillation0.1–11.8 cm (0.04–4.5”)
Vitesse d’oscillation10–200 cm/min (5–78 in/min)
Temporisations0–5 s
Force de traction maximum de l'oscillateur100 N
Poids (accessoires standards inclus)13 kg (29 lbs)
RéférenceWOZ-0654-10-20-00-0
