Systeme de Rail a Ventouses

Systeme de Rail a Ventouses

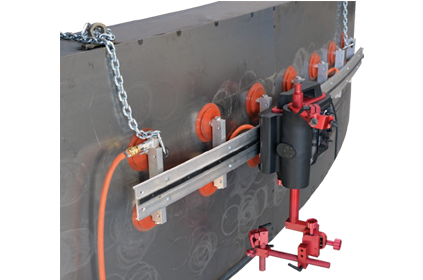

Le système de rail à ventouses et pompe à vide Promotech assurent la fixation des rails sur des matériaux ferromagnétiques et non magnétiques. Sa conception légère et modulaire permet la mise en place et l’ajustement du système en fonction de l’application de soudage ou de coupage et des positions d’utilisation (à plat, horizontale ou verticale). Le système de ventouses s’utilise avec les rails rigides et flexibles sur des pièces avec un rayon de courbure de plus de 5 m (16ft).

Composants du système et accessoires
Le système de ventouses peut facilement être configuré de manières différentes, en fonction du modèle de chariot et de l’application

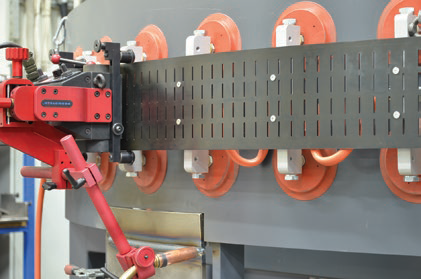

  • Rail Hi-Flex (Rail Tug, Rail Bull 2)

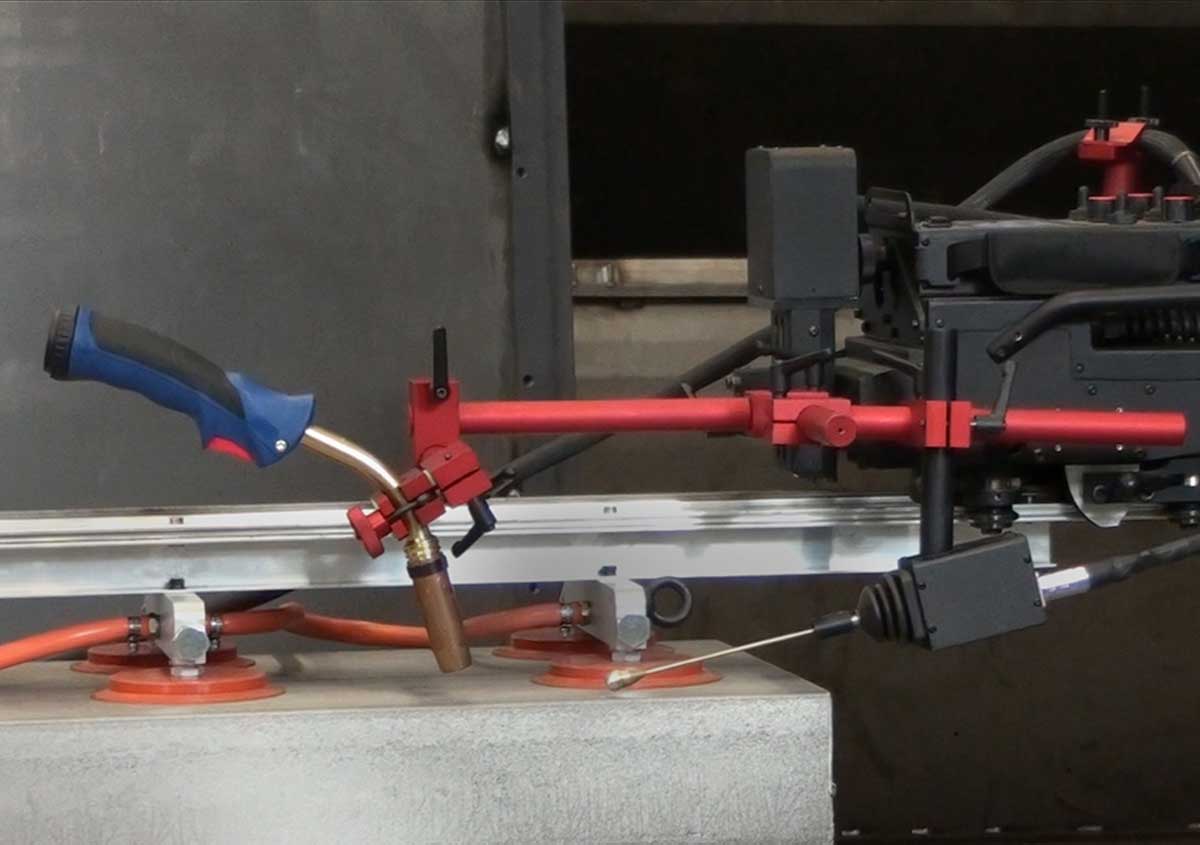

  • Rail rigide (Rail Bull, Rail Bull 2)
  • Rail semi-flexible (Rail Bull, Rail Bull 2)
  • Rails sur mesure (Rail Bull 2)
  • Chemin flexible (Gecko, Gecko HS, Gecko Battery)
  • V-track (Dragon, Dragon HS)

Lire la brochure pour plus d’informations

Applications

  • le soudage et le coupage de matériaux non magnétiques(aluminium ou acier inoxydables)
  • le soudage et le coupage de matériaux ferromagnétiques mincesou avec revêtement lorsque l’adhésion magnétique est insuffisant

Caractéristiques

  • Réservoir tampon pour plus de sécurité en cas de perte d’alimentation;la réserve de vide offre du temps additionnel pour sécuriser le chariotet les rails; elle réduit également le temps d’installation du système
  • Température maximum de la tôle +320°C (608°F)
  • Seulement 100 mm (4”) de distance minimale entre source de chaleuret ventouses

Das leichte und modulare Design ermöglicht die einfache Anpassung des Systems an die spezifischen Anforderungen in Abhängigkeit von Schweiß- oder Schneidanwendungen und Arbeitspositionen (z.B. flach, horizontal oder vertikal). Das Vakuum-Befestigungssystem kann sowohl mit starren als auch mit halbflexiblen Schienen verwendet werden, um die Verwendung auf Oberflächen mit einem Radius von mehr als 5 m zu ermöglichen.

Un collecteur optionnel pour connecter indépendamment les ventouses de rails différents, ce qui permet de rabouter les rails pendant opération.

La charge maximale est de 30 kg (66 lbs) – chariot de soudage/coupage avec accessoires.

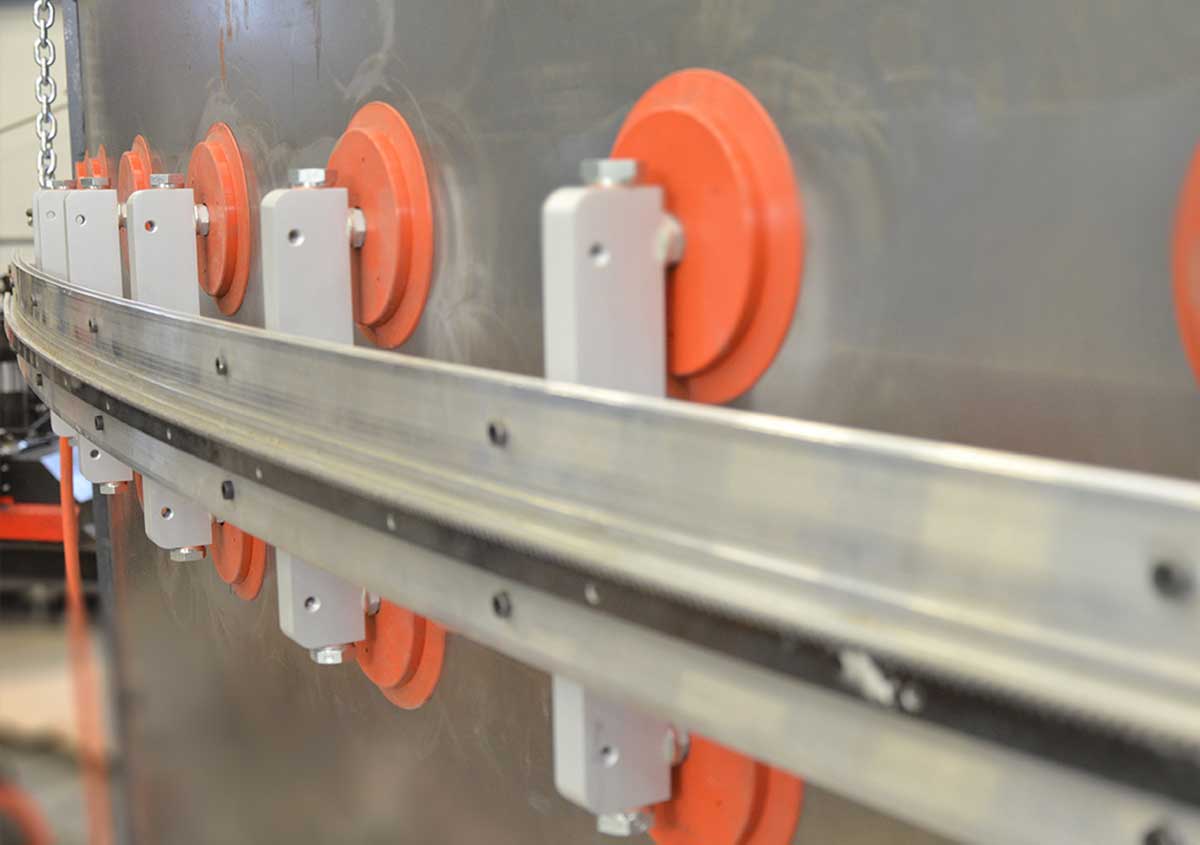

Les rails semi-flexibles peuvent être fixés sur des surface planes ou courbés avec un rayon de 5m et plus.

Broschure

Pour ce produit, familiarisez-vous avec la brochure et la documentation technique du Systeme de Rail a Ventouses. Si vous avez néanmoins des questions, on vous encourage de nous envoyer votre demande.

Systeme de Rail a Ventouses

Size: 1.1 MB Type: PDF

Video

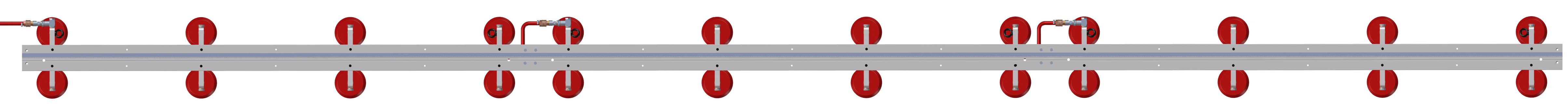

Configuration système en série

Un ensemble comprend:

  • Support d’entrée (1 pce. par rail)
  • Support intermédiaire (jusqu’à 5 pcs. par rail)
  • Support d’extension (pour connexion en série)
  • 4 supports à ventouses sont nécessaires par rail en position à plat
  • 7 supports à ventouses sont nécessaires par rail sur plan vertical ou sur pièces courbées
  • Diamètre externe minimum 10 m (32 ft
  • Diamètre externe minimum 3 m (10 ft)

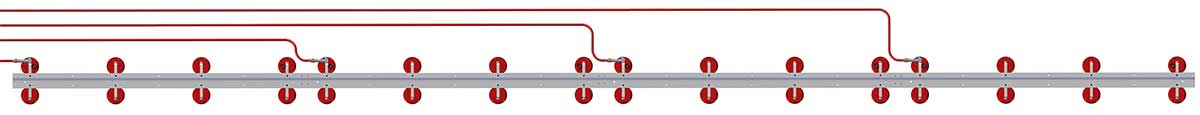

Configuration système en parallèle

Un ensemble comprend:

  • Support d’entrée(1 pce. par rail)
  • Support intermédiaire(jusqu’à 5 pcs. par rail)
  • Support final (pour rail simpleou pour connexion en parallèle)

Spécifications techniques

  • Le système Promotech est constitué d’une pompe qui crée un vide et de supports à ventouses qui fixent un rail semi-flexible ou rigide sur la surface de travail.
  • Une pompe à vide et suffisant pour maximum 21 supports à ventouses.
  • Un support à ventouses permet une force d’adhésion de 1400 N (à un vide de –0.7 bar / –10 psig).
  • La charge maximale est de 30 kg (66 lbs) – chariot de soudage/coupage avec accessoires.
  • Les rails semi-flexibles peuvent être fixés sur des surface planes ou courbés avec un rayon de 5m et plus.
  • Un collecteur optionnel pour connecter indépendamment les ventouses de rails différents, ce qui permet de rabouter les rails pendant opération.
  • La température maximale de la pièce sur laquelle se trouve les ventouses est de +320°C (608°F).
  • La source de chaleur doit être écartée des ventouses d’au moins 100mm (4”)
  • Des anneaux de sécurité sont disponibles pour suspendre le rail et pour protéger en cas de chute accidentelle du rail.

Paramètres Du Système À Ventouses

Le nombre maximum de supports à ventouses par pompe21
Le rayon minimum de courbure d'un rail semi-flexible5 m
La force d'adhésion d'un support à ventouses1400 N
(bei einem Manometerdruck von –0,7 bar)
Positions de travailflach, horizontal, vertikal
Charge maximum tolérée sur le rail30 kg

Nombre minimum de supports à ventouses

Type de railPosition horizontaleSur plan verticalCourbe
Hi-Flex Schiene

8

8

8

Semi-Flex-Schiene

4

7

7

Starre Schiene

4

7

-

Température ambiante proche des ventousesde –20°C à 200°C
(de –4°F à 392°F)

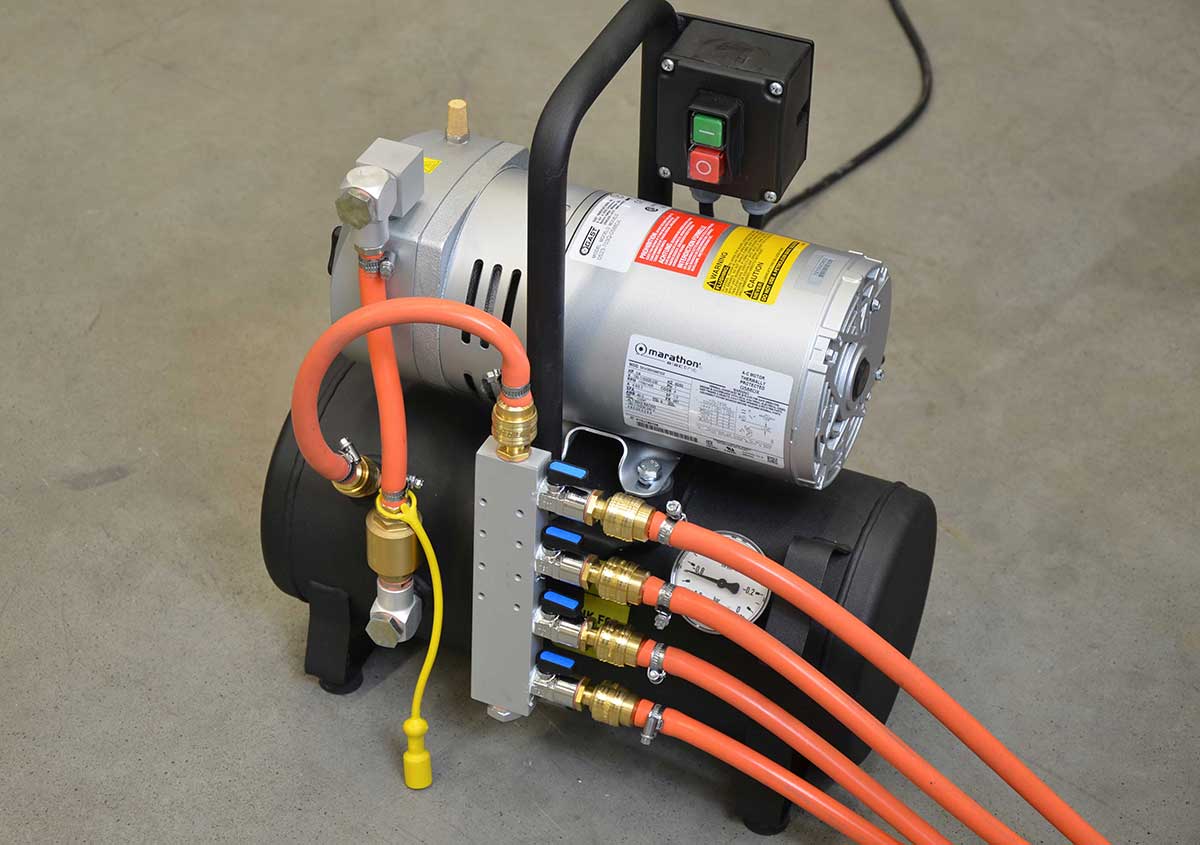

Caractéristiques De La Pompe À Vide

Alimentation1~ 230 V, 50–60 Hz
1~ 115 V, 50–60 Hz
Puissance400 W
Niveau de vide maximalpour la pression atmosphérique,
et –1 pour le vide parfait)
Capacité pompe4 m3/h (141 ft3/h)
Température ambiante0–40°C (32–104°F)
Volume réservoir de sécurité10 l (0.35 ft3)
Poids (avec réservoir)23 kg (51 lbs)
