ABM-14 Chanfreineuse pour toles et tubes

L’ABM-14 est une chanfreineuse conçue pour usiner tôles et tubes en acier carbone, acier inoxydable et alliages d’aluminium.



Largeur de coupe jusqu’à 14 mm (9/16’’)

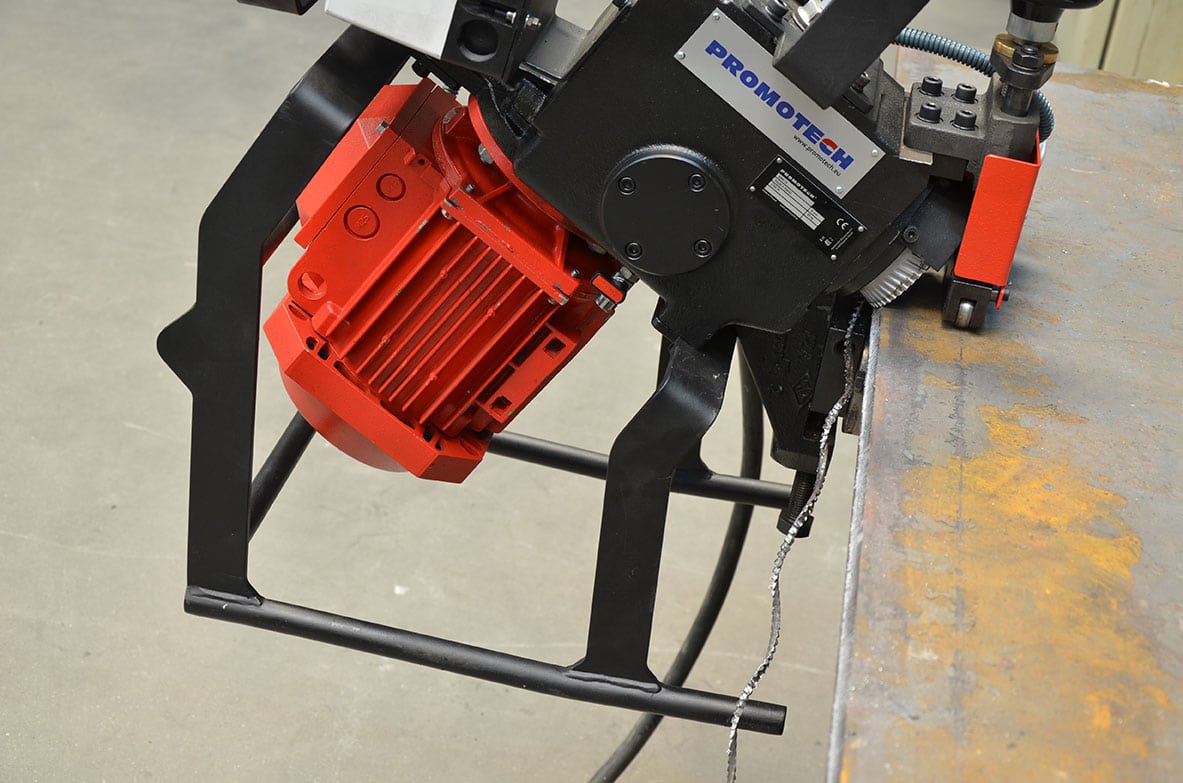

Chanfreinage par le haut

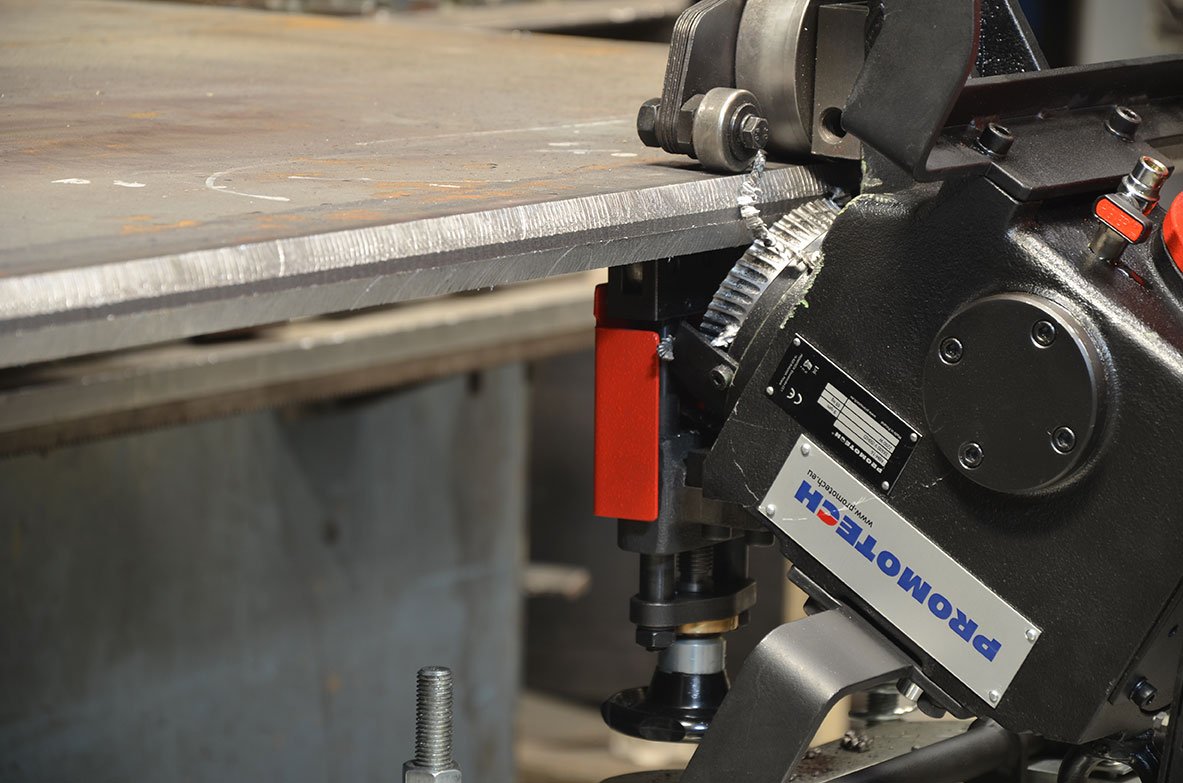

Chanfreinage par le bas
Largeur minimum des pièces: 55 mm (2-3/16’’)
Epaisseur minimum des tôles: 6 mm Epaisseur maximum des tôles: 40 mm (1-9/16’’)
Chanfreinage tubes avec diamètres interne mini de 100 mm (4”)
Angle de chanfrein 30°, (option): 22.5° , 25°, 35°, 37.5°, 45°
Chanfreinage tôle ronde (option)

Caractéristiques et avantages:

La machine peut en une seule passe réaliser un chanfrein de largeur 12 mm (1/2’’) à une vitesse de 2.6 m/min. (8.5 ft/min.) sur tôles avec charge de rupture Rm de 392 MPa (57,000 psi). La largeur de coupe maximale est de 14 mm (9/16’’). En fonction du métal, deux ou trois passes sont nécessaires. L’angle de chanfrein standard est de 30° et avec le dispositif de variation d’angle optionnel aussi 22.5°, 25°, 35°, 37.5° ou 45° . La machine peut usiner par le haut et par le bas. En cas de serrage de la pièce dans l’outil de coupe et le chanfreinage ne peut plus se faire, l’inversion de la rotation de l’outil de coupe est prévue pour libérer la pièce. Pas besoin de porter une protection auditive à cause du bruit car la machine produit un niveau sonore de moins de 70 dB.

  • rapide et efficace
  • chanfreine aussi bien les petites que les grandes pièces et couvre ainsi la plupart des applications de ce type
  • avance automatique sur tôles longues avec le chariot en option
  • chanfreinage par le dessous en position inversée
  • fraise de coupe standard pour l’usinage des inox/aciers alliés
  • 2 fraises optionnels pour l’usinage des aciers au carbone et de l’aluminium
  • rotation réversible en cas de serrage de la tôle dans l’outil
  • polyvalent et transportable sur son propre chariot
  • peu bruyant

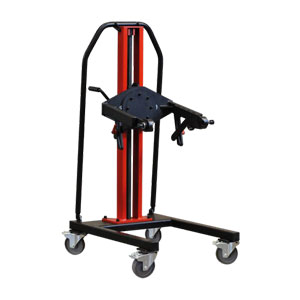

Machine Rotation Trolley

  • One man operation
  • Easy positioning for top and bottom beveling
  • Height adjustment from 600 mm to 1000 mm

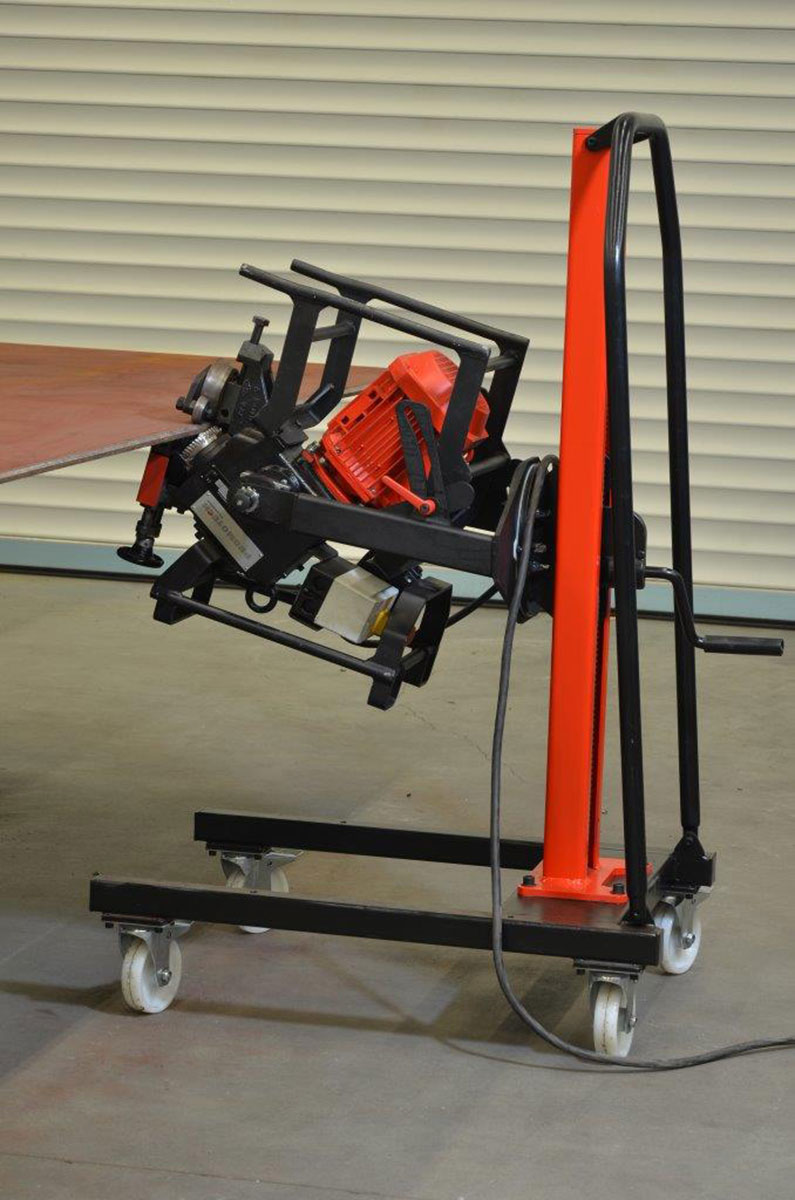

Chanfreinage par le haut

Chanfreinage par le bas

Chanfreinage de pièces et tubes ovalisés

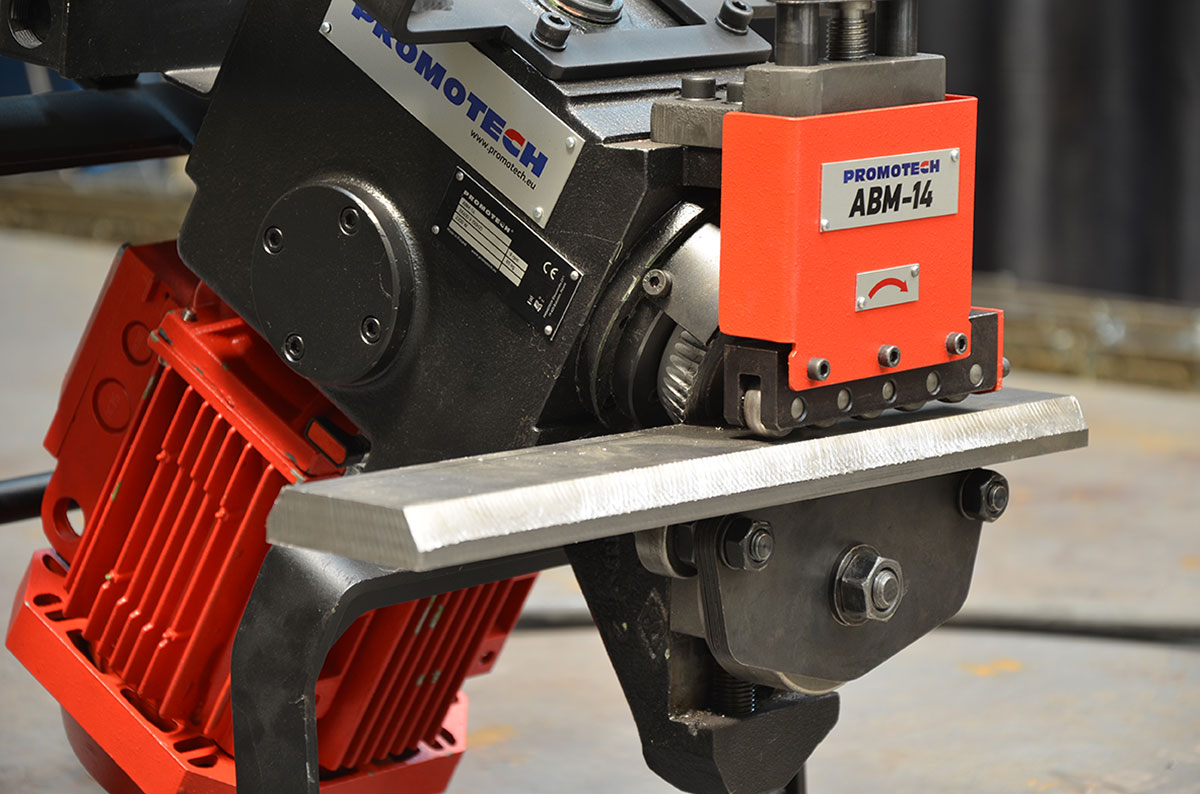

Chanfreinage à 30o

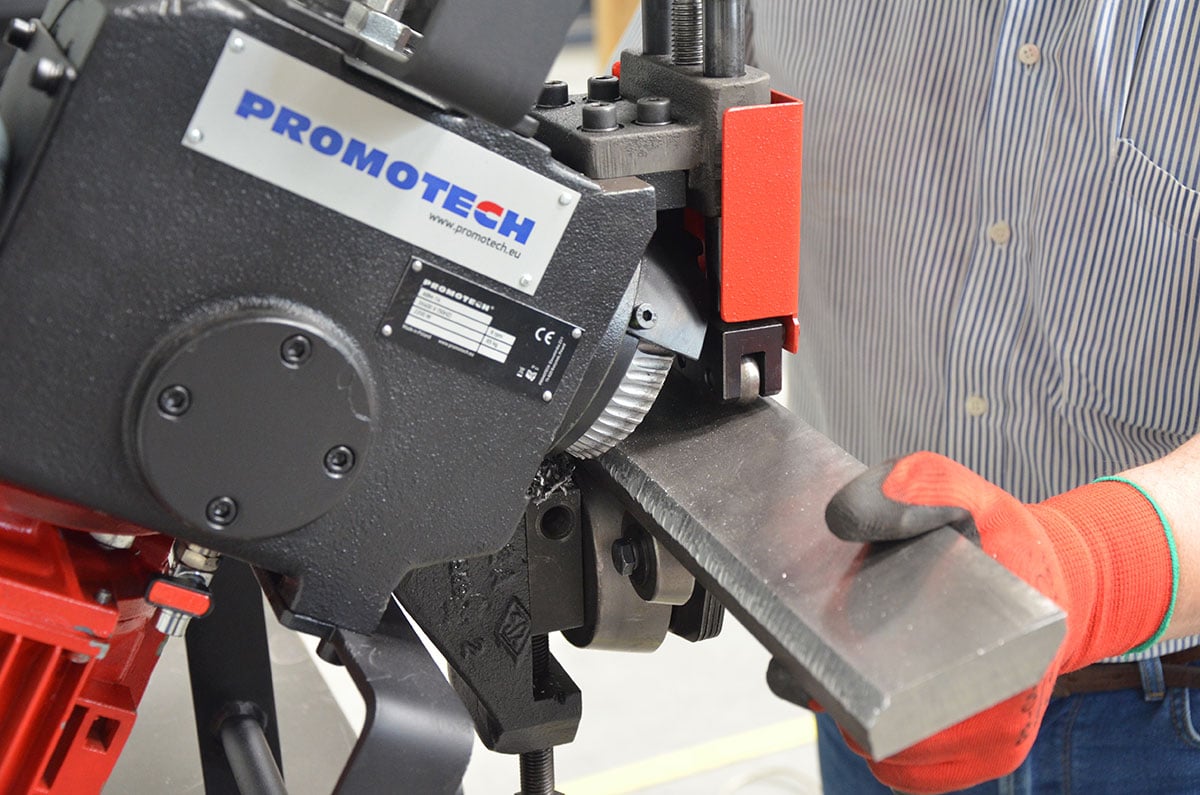

Chanfreinage à 45o

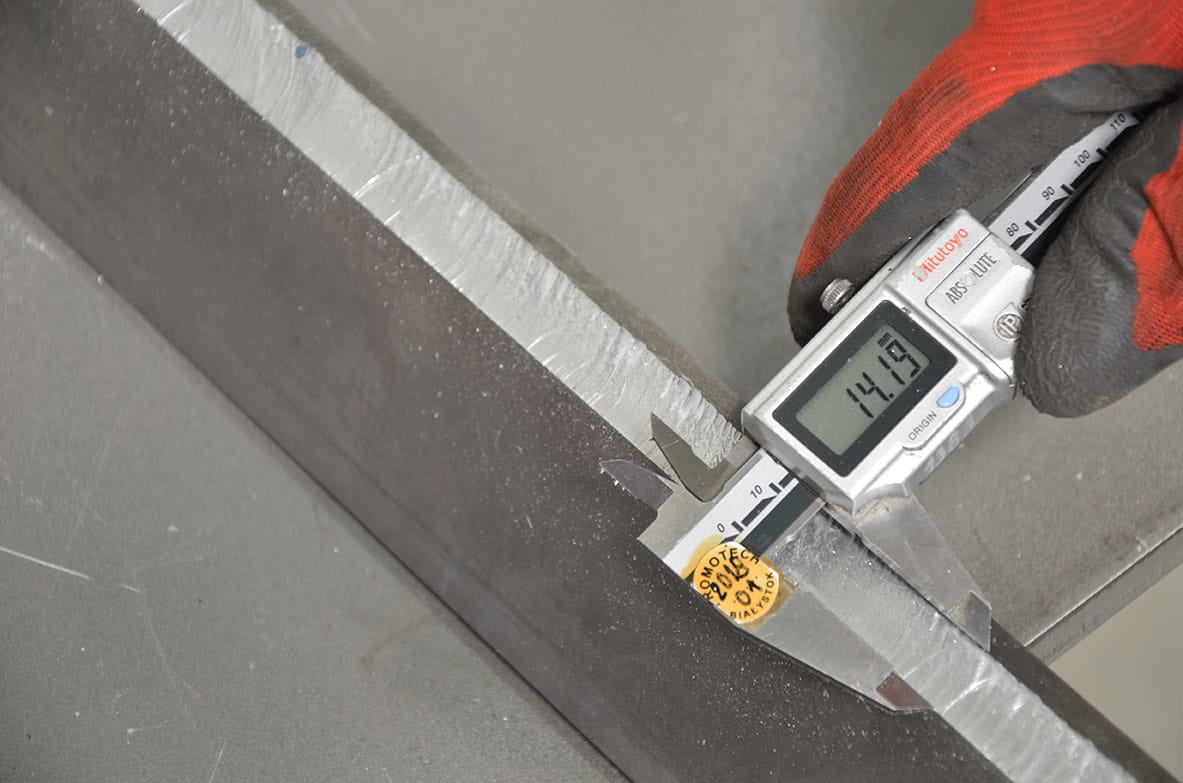

Largeur de coupe jusqu’à 14 mm (9/16’’)

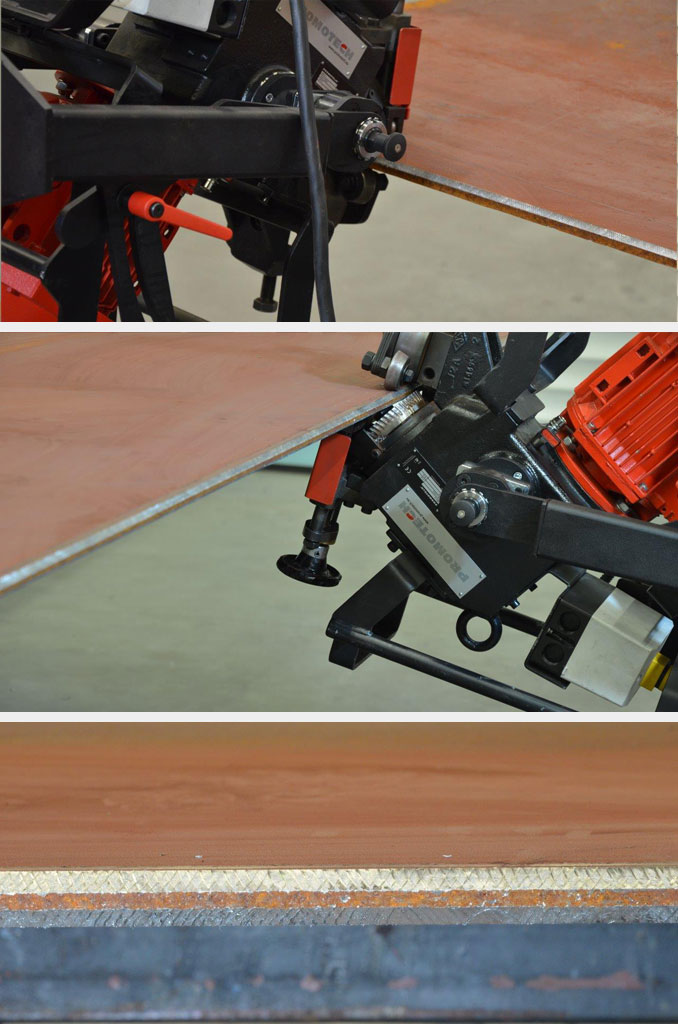

L’ABM-14 se déplace le long de la tôle automatiquement

Possibilité de chanfreiner des bords concaves

Brochures

Pour ce produit, familiarisez-vous avec la brochure et la documentation technique du ABM-14. Si vous avez néanmoins des questions, on vous encourage de nous envoyer votre demande.

Machines à Chanfreiner

Size: 3.7 MB Type: PDF

Demo video

Join our channels


Caracteristiques ABM-14

Alimentation3~ 400 V + PE, 50/60 Hz
Puissance2200 W
Vitesse de rotation9 rpm
Angle de chanfrein
(ß – dépendant du dispositif d’angle utilisé)
30°
22.5°, 25°, 35°, 37.5°, 45° (options)
Largeur de coupe (b)jusqu’à 14 mm (9/16’’))
Largeur de chanfrein maximum en une seule passe12 mm (dans acier au carbone 40 Kg/ 392
MPa)
Epaisseur minimum des tôles6 mm (1/4’’)
Epaisseur maximum des tôles40 mm (1-9/16’’)
Largeur minimum des pièces55 mm (2-3/16’’)
Longueur de chanfrein par minute2.6 m (8.5 ft)
Diamètre interne minimum100 mm (4”)
Poids65 kg (144 lbs)
Référence:UKS-0639-10-40-00-0

Accessoires optionnels et de rechange

FFRZ-000586
Fraise de coupe pour acier au carbone

FRZ-000588
Fraise de coupe pour acier inoxydable

FRZ-000587
Fraise de coupe pour aluminium

PRW-000100 Dispositif d’angle 22.5°
PRW-000101 Dispositif d’angle 25°
PRW-000105 Dispositif d’angle 30°
PRW-000102 Dispositif d’angle 35°
PRW-000103 Dispositif d’angle 37.5°
PRW-000104 Dispositif d’angle 45°

SCG-000002
Outil d’extraction de fraise

TRZ-000017

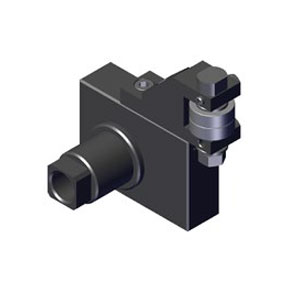

Axe pour chanfreinage sur tubes

PDK-000240
Galet pour chanfreinage sur tubes

WOZ-000009
Chariot réglable

SWK-0639-02-00-00-0
Guide vertical à galet
Rayon concave de minimum 1500 mm

MNP-0675-10-00-01-0
Chariot pivotable

  • Un seul opérateur
  • Positionnement aisé pour chanfreinage par le haut ou par le bas
  • Ajustement de la hauteur de 600 mm à 1000 mm
