BM-18A | Chanfreineuse Pneumatique Pour Toles

La BM-18A est une nouvelle chanfreineuse pout tôles, dotée d’un moteur pneumatique puissant.



Largeur de chanfrein
maxi 18 mm
Chanfreinage par
le haut
Angles de chanfrein
22.5°, 30°, 37.5°, 45°,
50°, 55°, 60°
Chanfreinage
interne de trous
de diamètre mini
40 mm
Epaisseur de tôle
minimum 2 mm
Arrondir les bords
rayon R2, R3, R4 et R5
Ebavurage
de bords
courbés

BM-18A | Chanfreineuse Pneumatique Pour Toles

Elle peut usiner des bords droits jusqu’à une largeur de chanfrein de 18 mm, des contours, des trous à partir de diamètre 40 mm et arrondir des angles avec rayon 2, 3, 4 et 5 mm. La nouvelle fixation hexagonale de sa tête de coupe améliore la durabilité de la machine et facilite le remplacement de la tête de coupe.

  • Moteur pneumatique puissant
  • Largeur de coupe 18 mm maximum (plus d’une passe nécessaire)
  • Nouvelles têtes de coupe avec fixation hexagonale
  • Remplacement facile de la tête de coupe
  • La tête de coupe pour chanfreins est équipée de 5 plaquettes de coupe indexables à 2 faces
  • La tête de coupe pour arrondis est équipée de 4 plaquettes de coupe indexables à 4 faces

Caractéristiques & avantages

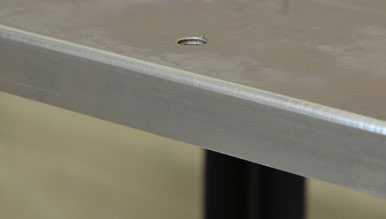

Création d’un arrondi parfait de bords droits et courbés

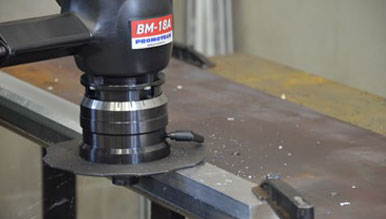

Chanfreinage aluminium

Chanfreinage de trous à partir de 40mm de diamètre

Nouveau design des têtes de coupe avec fixation hexagonale plus durable

  • facilite le démontage et le montage de la tête de coupe
  • le galet de guidage est intégré à chaque tête de coupe
  • le jeu entre tête de coupe et galet de guidage est calibré
  • en usine et ne nécessite donc plus de réglage par l’opérateur

Kit standard:

  • Chanfreineuse BM-18A sans accessoires (voir liste ci-dessous)
  • Poignée
  • Valise plastique
  • Broche de verrouillage
  • Clé plate 32mm
  • Clé hexagonale s=6
  • Graisse pour le montage des vis (5 g, 0.17 oz)
  • Boîte à outils
  • Manuel de l’opérateur

Brochure

Pour ce produit, familiarisez-vous avec la brochure et la documentation technique du BM-18A. Si vous avez néanmoins des questions, on vous encourage de nous envoyer votre demande.

Machines à Chanfreiner

Size: 2.1 MB Type: PDF

Spécifications techniques

Vitesse de rotation (sans charge)6.000 rpm
Largeur de coupe maximumb=18 mm
Angle de chanfrein (dépend de la tête de coupe utilisée)ß = 22.5°, 30°, 37.5°, 45°, 50°, 55°, 60° (Fig. 1)
Diamètre minimum de trous à chanfreiner40 mm (1.57")
Arrondir (option)R2, R3, R4, R5
Epaisseur de tôle minimum2 mm
Alimentation air6 bar (0,6MPa) (87 PSI)
Consommation air1800 L/min , (64 CFM)
Puissance2.800 W
Diamètre minimum du flexible d'air19 mm (3/4”)
Poids (sans tête de coupe)9,3 kg
RéférenceUKS-0640-10-00-00-0
