Gecko Battery | Chariot de Soudage Mobile

Chariot de soudage autonome à batterie

Le Gecko Battery est un chariot de soudage portable qui réalise des soudures de qualité. La vitesse de déplacement constante permet d’obtenir une géométrie de cordon précise et conforme aux spécifications.



Soudage continu
Soudage en positions horizontales et verticales
Rayon minimum concave 1000 mm
Rayon minimum convexe 1000 mm
Soudage double torche
Double démarrage d'arc
Vitesse horizontale 0–110 cm/min
Vitesse verticale 0–100 cm/min

Découvrez la liberté sans fil – quel que soit le fabricant !

Cordless Alliance System (CAS) est un système de batteries commun à tous les fabricants des plus grandes marques d’outils électriques. Ainsi, une multitude d’applications professionnelles sont désormais possibles sur batterie – qu’il s’agisse de tâches standards ou spécifiques. Lire plus

Principales caractéristiques et avantages:

  • Conception compacte et légère en aluminium
  • Sécurité: batterie 18 V DC
  • Traction magnétique puissante pour le travail en position
  • Levier marche/arrêt de l’aimant pour une mise en place rapide et facile sur votre pièce de travail
  • 4 roues motrices et motoréducteur sans maintenance
  • Roues en silicone résistant à la chaleur
  • Pinces de serrage rapide pour différents types de torches MIG/MAG avec diamètres de 16-22 mm (5/8” – 7/8”); en option jusqu’à 35 mm
  • Positionnement précis grâce aux glissières en croix
  • Ecran fonctionnel à cristaux liquides – préréglage de la vitesse d’avance, affichage des unités et codes d’erreurs
  • La régulation permet de stabiliser la vitesse d’avance et de réduire les défauts de soudage et le travail de réparation
  • Maitrise de l’énergie de soudage et moins de déformations
  • Maitrise de la géométrie du cordon et réduction du métal d’apport
  • Amorçage automatique de l’arc de soudage lors du démarrage
  • Capable de porter et de commander 2 torches
  • L’autoguidage grâce aux bras réglables pourvus de roulettes
  • Guidage multi-surfaces avec réglage facilité de la position du chariot
  • Améliore les conditions de travail – réduit l’exposition de l’opérateur à la chaleur et aux fumées

Soudage continu

Soudage double torche

Guidage multi-surfaces

La régulation permet de stabiliser la vitesse d’avance et de réduire les défauts de soudage

Positionnement précis grâce aux glissières en croix

Soudage de surfaces concaves ou convexes

Soudage en positions verticales

Compatible avec Flex Track

Gecko applications

Applications soudage

  • Fabrication de remorques
  • Citernes
  • Réservoirs pétrole
  • Réservoirs eau
  • Transformateurs
  • Chantiers navals
  • Toute application nécessitant le soudage d’angle continu

Versions Gecko

GECKO HS (High Speed) Une nouvelle version spéciale GECKO HS (High Speed) avec grande vitesse horizontale jusqu'à 220 cm/min (86,6in/min) est disponible pour le soudage à grande vitesse ou le coupage plasma.

Une multitude d'accessoires rendent le Gecko adapté à des utilisations spécifiques incluant le coupage et le soudage des vos pièces en acier inoxydable.

Configuration modulable

Les 4 roues motrices, la traction magnétique et la régulation en boucle fermée assurent une vitesse stable en toutes positions de soudage.


  1. Glissières en croix
  2. Support de torche
  3. Bras de guidage
  4. Anneau de sécurité
  5. Levier ON/OFF de l’aimant
  6. Panneau de commande
  7. Batterie

The newest improved guide arms family makes a proper welding tractor positioning even easier.

  • Les nouveaux modèles de bras de guidage facilitent la mise en place rapide du chariot.

  • 7 types de guides, dédiés à des applications et positions de soudage variées.

  • un nombre de crans de positionnement est prévu

  • permet le positionnement des bras de guidage de manière simple, facile et régulier

  • assure la bonne inclinaison du chariot pour une avance régulière

  • maintenir le contact permanent avec la pièce

  • permet le positionnement des bras de guidage par crans ou en continu

Réglage de l’extension du bras en continu.

Chaque nouveau bras de guidage comporte des crans sur un seul côté. Tous les bras de guidage sont disponibles par paire (gauche et droite).

Réglage de l’extension du bras par cran

Rail de guidage flexible pour Gecko

Dépendant du type de fixations utilisés avec le rail flexible, les chariots de soudage Gecko et Gecko HS conviennent aux applications sur acier carbone, acier inoxydable et aluminium.

1. PRW-0466-71-00-00-0
Longueur d’un rail flexible: 1.88 m (6.1 ft).
Rayon minimum de courbure : 1.25 m (4.1 ft)


2. DYS-0466-71-04-00-0
Ecarteur pour support à ventouses sur rail flexible


3. DYS-0466-71-05-00-0
Ecarteur pour support à aimants sur rail flexible


4.WSP-0466-71-03-00-0
Support rail flexible en aluminium

5. DYS-0466-71-07-00-0
Ecarteur pour support compact magnétique sur rail flexible


6.DYS-0466-71-05-00-0
Ecarteur pour support à aimants sur rail flexible

7. MST-0541-10-02-00-0
Support à ventouses

8. ZSP-0523-19-00-00-0
Support magnétique réglable

9. ZSP-0475-85-00-00-0
Support magnétique pivotant


10. WSP-0466-71-06-00-0
Support rail flexible en acier

11.PDS-0582-10-00-02-0
Support magnétique compact

12.ZSP-0475-44-00-00-0
Support magnétique

13. ZST-0466-69-00-00-0
Guides pour rail flexible (jeu de 2 pcs)

Pour applications variées, y compris en position

Accessoires Gecko

Accessoires standards Gecko

PRW-0466-67-00-00-0
Standard guide arms (set of 2 pcs)

UCW-0466-04-00-00-0
Support de torche long

PWD-0466-18-00-00-0 (230 V CEE)
PWD-0466-16-00-00-0 (115 V USA)
PWD-0466-23-00-00-0 (115 V UK)
Cordon d’alimentation 3m (10 ft)

AKM-0738-10-00-01-0
Batterie 4.0 Ah

Accessoires Gecko en option

ZSL-0526-20-00-00-0< br />
Kit alimentation

KBL-0466-17-00-00-0
Cordon de commande de l’arc (double) de 6.5 m (21 ft)

PRD-0466-43-00-00-0
Support d’extension de torche

ZSP-0466-46-00-00-1
Glissières en croix rallongées
0-76 mm (0-3”) vertical,
0-35 mm (0-1.38”) horizontal

URZ-000001
Equipement antichute

PDT-0466-55-00-00-0
Support faisceau

PDT-0466-40-00-00-0
Support double torche

WLK-0476-20-01-00-0
Support court

BLO-0466-47-01-00-0
Aimant supplémentaire (avant) M5x25

BLO-0466-45-01-00-0
Aimant supplémentaire (arrière) M6x25
avec écarteur (nécessaire pour Gecko Battery uniquement)

ZRZ-0466-19-00-00-0
Pince torche 22-35 mm

BLO-0466-48-01-00-0
Aimant supplémentaire (arrière) M6x25

BLO-0466-44-01-00-0
Aimant supplémentaire (avant)

M5x25

OSL-0466-29-00-00-0
Protection écran

Accessoires optionnels pour le guidage sur une grande variété d'applications

PRW-0466-65-00-00-1

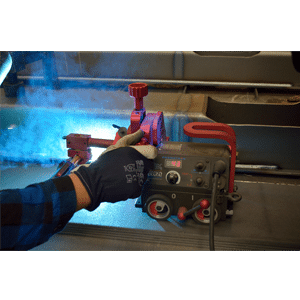

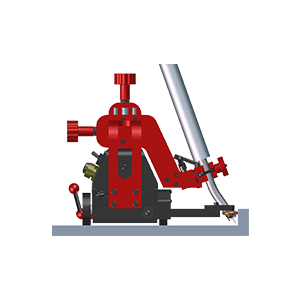

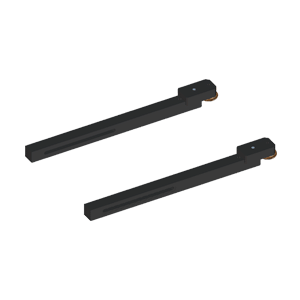

Bras de guidage bas profil (jeu de 2 pcs.)/strong>

PRW-0466-66-00-00-1

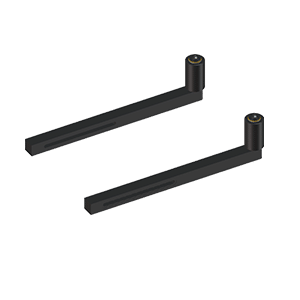

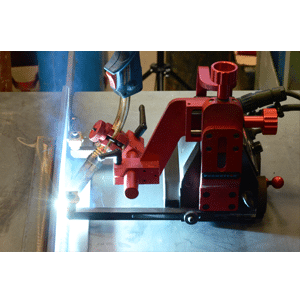

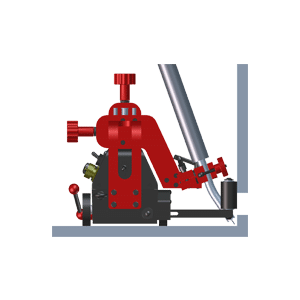

Bras de guidage haut profil (jeu de 2 pcs.)

PRW-0466-41-00-00-1

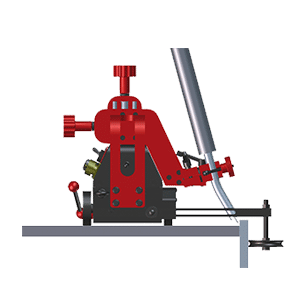

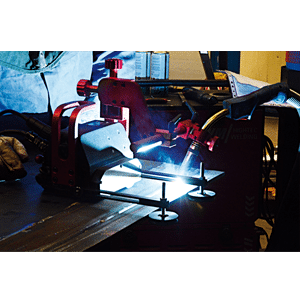

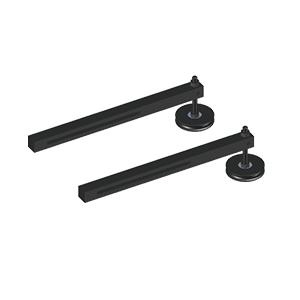

Bras de guidage bord extérieur (jeu de 2 pcs.)

PRW-0466-42-00-00-1

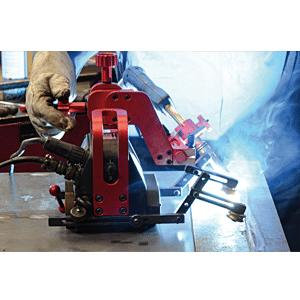

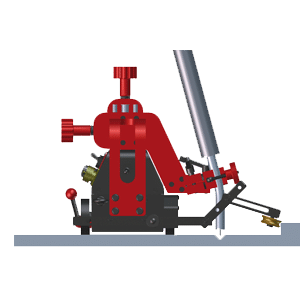

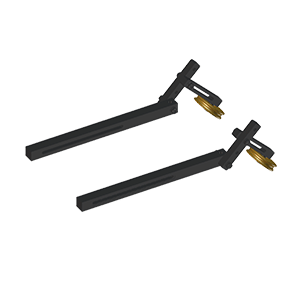

Bras de guidage réglables (jeu de 2 pcs.)

PRW-0466-52-00-00-1

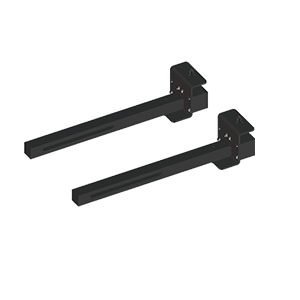

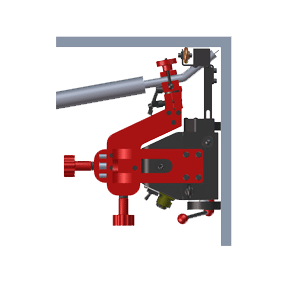

Bras de guidage à aimants (jeu de 2 pcs.)

PRW-0466-50-02-00-1
Bras de guidage pour rail (jeu de 2 pcs.)

UST-0466-53-00-00-0

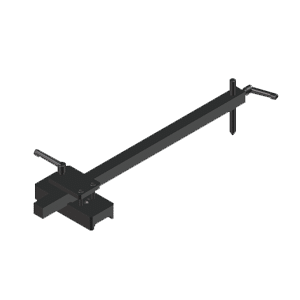

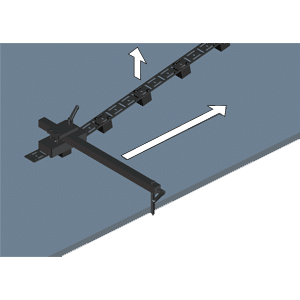

Outil de positionnement des rails parallèle
au joint de soudage

Technical specification

  • GECKO

    Alimentation:
    1~ 115–230 V, 50–60 Hz
    Puissance:
    20 W
    Position de soudage (suivant EN ISO 6947 et AWS/ASME):
    PA / 1F / 1G
    PB / 2F
    PC / 2G
    PD / 4F
    PE / 4G
    PG / 3F / 3G (contact dealer)
    Type/diamètre de torche:
    MIG/MAG; 16–22 mm (0.63–0.87”);
    jusqu'à 35mm (1.38”) option
    Course des glissières:
    0–35 mm (0–1.38”);
    verticalement, horizontalement
    Rayon minimum de la courbure de la pièce:
    1000 mm (3.5 ft)
    Epaisseur minimum de la pièce:
    4 mm (0.16’’)
    Force de traction horizontale:
    150 N
    Force de traction verticale:
    100 N
    Vitesse horizontale:
    0–110 cm/min (0–43.3 in/min)
    Vitesse verticale:
    0–100 cm/min (0–39.4 in/min)
    Poids:
    8 kg (18 lbs)
    Mémorisation réglages soudage:
    1 (dernier utilisé)
    Fin de course:
    Type d'oscillation:
    Tracés d'oscillation:
    Largeur d'oscillation:
    Vitesse d'oscillation:
    Temps d'arrêt oscillation:
    Alimentation
    Puissance
    Position de soudage (suivant EN ISO 6947 et AWS/ASME)
    Type/diamètre de torche
    Course des glissières
    Rayon minimum de la courbure de la pièce
    Epaisseur minimum de la pièce
    Force de traction horizontale
    Force de traction verticale
    Vitesse horizontale
    Vitesse verticale
    Poids
    Mémorisation réglages soudage
    Fin de course
    Type d'oscillation
    Tracés d'oscillation
    Largeur d'oscillation
    Vitesse d'oscillation
    Temps d'arrêt oscillation
  • GECKO HIGH SPEED

    Alimentation:
    1~ 115–230 V, 50–60 Hz
    Puissance:
    20 W
    Position de soudage (suivant EN ISO 6947 et AWS/ASME):
    PA / 1F / 1G
    PB / 2F
    PC / 2G
    PD / 4F
    PE / 4G
    Type/diamètre de torche:
    MIG/MAG; 16–22 mm (0.63–0.87”);
    jusqu'à 35mm (1.38”) option
    Course des glissières:
    0–35 mm (0–1.38”);
    verticalement, horizontalement
    Rayon minimum de la courbure de la pièce:
    1000 mm (3.5 ft)
    Epaisseur minimum de la pièce:
    4 mm (0.16’’)
    Force de traction horizontale:
    150 N
    Force de traction verticale:
    Vitesse horizontale:
    5–220 cm/min (1.5–86.6 in/min)
    Vitesse verticale:
    Poids:
    8 kg (18 lbs)
    Mémorisation réglages soudage:
    1 (dernier utilisé)
    Fin de course:
    Type d'oscillation:
    Tracés d'oscillation:
    Largeur d'oscillation:
    Vitesse d'oscillation:
    Temps d'arrêt oscillation:

Brochures

Pour ce produit, familiarisez-vous avec la brochure et la documentation technique du Gecko Battery de Promotech. Si vous avez néanmoins des questions, on vous encourage de nous envoyer votre demande.

Chariots de Soudage & Coupage

Fichier: 3.7 MB Type: PDF
