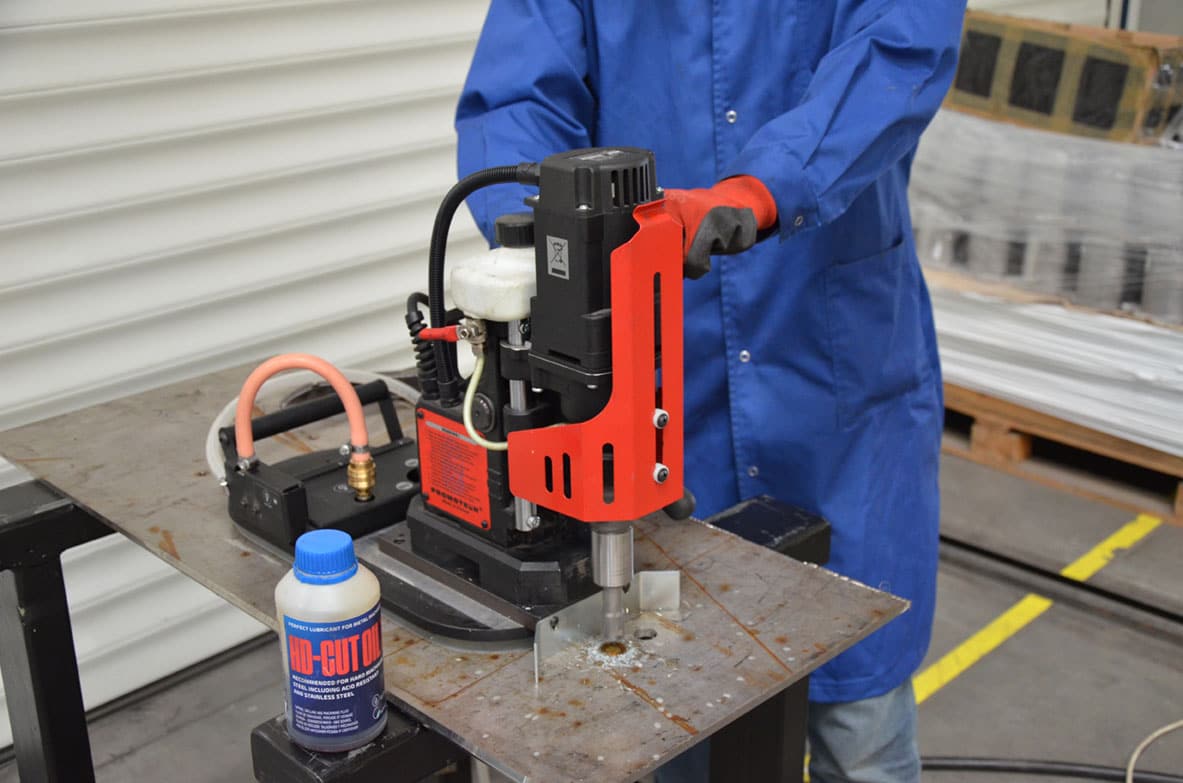

La ventouse est un type spécial de dispositif de serrage pour les perceuses compactes. Il permet aux perceuses magnétiques d’opérer efficacement sur des matériaux non ferreux, où il est impossible de fixer la base magnétique d’un foret directement sur la pièce.



Permet de percer dans des matériaux plats non ferreux
Epaisseur minimum de la pièce 5 mm
Compatibilité de surface polyvalente
Alimenté par une alimentation en vide ou en air comprimé

Caractéristiques et avantages:

Le tampon aspirateur permet de percer sur des surfaces non magnétiques ou minces et des matériaux présentant certaines imperfections de surface. Il est destiné à être utilisé avec des plaques d’acier inoxydable, d’aluminium et d’acier au carbone minces. Selon les exigences et les conditions d’utilisation, le coussin peut être alimenté par une alimentation en vide ou en air comprimé.

  • permet de percer dans des matériaux plats non ferreux
  • à utiliser avec les modèles de perceuses Mag Promotech: PRO-36, PRO-40, PRO-51
  • comprend un tuyau de raccordement de pompe de 2 mètres de long
  • 2 configurations possibles: – alimentation en vide (standard) – alimentation en air comprimé (en option)

Alimentation D’aspirateur (configuration standard)

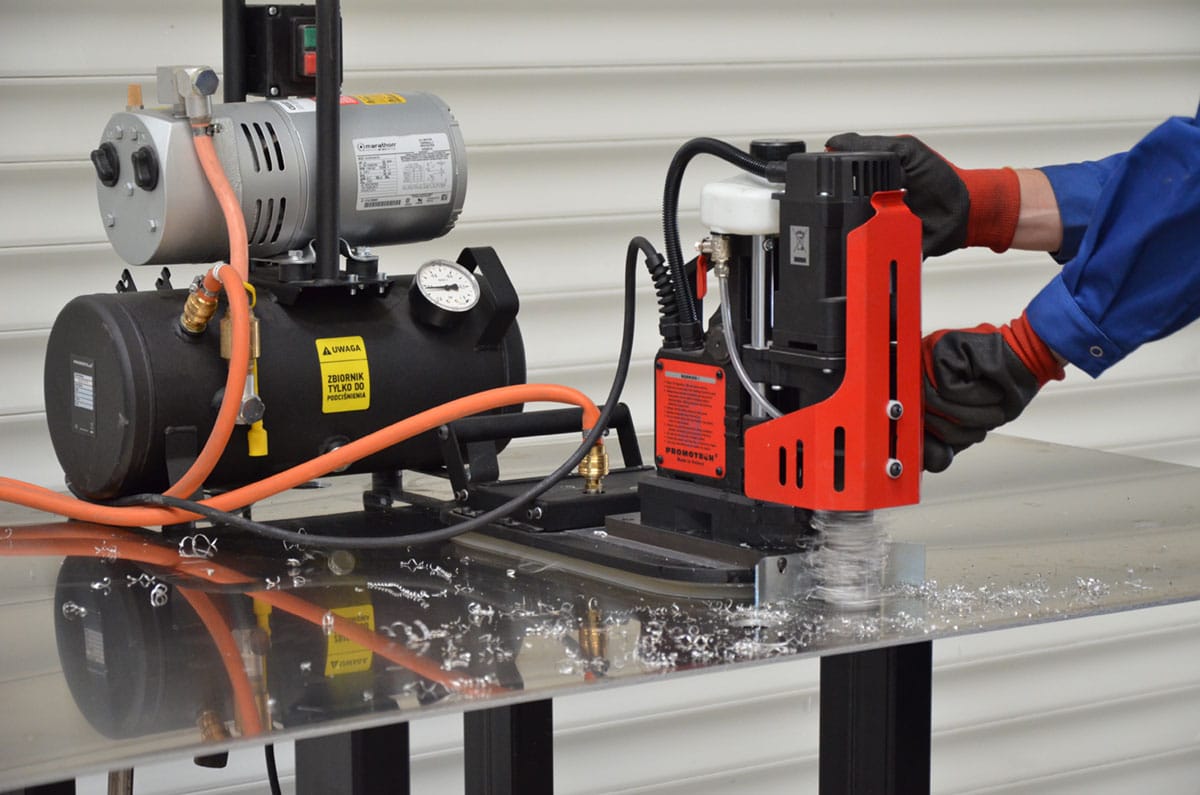

Pompe à vide portable avec réservoir de sécurité – solution idéale pour travailler ensemble avec un coussin à vide

Tampon Aspirateur Pour Perceuses Mag

Product code: PDS-0587-10-00-00-0

  • AGR-0541-10-20-00-0 for 230 V
  • AGR-0541-10-10-00-0 for 115 V with UK plug

Configuration optionnelle – alimentation en air comprimé
L’éjecteur d’air comprimé en option génère un vide grâce à la vitesse d’écoulement élevée de l’air selon le principe de Bernoulli. La ventouse équipée de l’éjecteur d’air comprimé peut être une solution efficace dans de nombreuses installations industrielles et ateliers, où le système de conduites d’air comprimé est largement utilisé.

Tampon Aspirateur Pour Perceuses Mag

Product code: PDS-0587-10-00-00-0

Ejecteur d’air comprimé – ZSP-0587-11-00-00-0

Demo video

Tampon Aspirateur Pour Perceuses Mag

Tampon Aspirateur Pour Perceuses Mag est compatible avec:

Brochures

Pour ce produit, familiarisez-vous avec la brochure et la documentation technique du Tampon Aspirateur Pour Perceuses Mag une perceuse magique ultra compacte. Si vous avez néanmoins des questions, on vous encourage de nous envoyer votre demande.

Caractéristiques Techniques Du Coussin À Vide Pour Perceuse À Colonne - Alimentation En Vide

Pression manométrique*-0,8 bar (-11,5 psig)
ConnexionRaccord rapide DN 7.2
Capacité d'accueil4 m3/h (141 pi3/h)
Force de maintien
(à une pression manométrique de -0,8 bar / -11,5 psig)
4800 N (0 m au-dessus du niveau de la mer)
3800 N (1500 m au-dessus du niveau de la mer)
Epaisseur minimale de la pièce5 mm
Diminution de la profondeur de forage40 mm (1-9/16'')
Dimensions488 mm × 214 mm × 107 mm
19-3/16’’ × 8-7/16’’ × 4-3/16’’
Longueur du tuyau d'alimentation2 m (6.5 ft)
Température ambiante requise1-40 °C (34-104°F)
Poids de l'appareil7,5 kg (16,5 lb)
*où 0 correspond à la pression atmosphérique et -1 au vide parfait.

Spécification Technique Du Coussin À Vide Pour Perceuse À Colonne - Alimentation En Air Comprimé

Approvisionnement6 bar (87 psi)
ConnexionRaccord rapide DN 7.2
Consommation d'air4 m3/h (141 pi3/h)
Longueur du tuyau d'alimentation2 m (6.5 ft)
Force de maintien
(à une pression manométrique de -0,8 bar / -11,5 psig)
4800 N (0 m au-dessus du niveau de la mer)
3800 N (1500 m au-dessus du niveau de la mer)
Température ambiante requise1-40 °C (34-104°F)
Poids de l'appareil0.7 kg (1.5 lbs)
Diamètre de la rallonge du tuyau d'alimentation (si nécessaire)8 mm
Longueur totale maximale du tuyau d'alimentation (avec rallonge du tuyau d'alimentation)10 m

Configurations de l’équipement
L’utilisation d’un tampon aspirateur permet de réduire la profondeur de coupe régulière de 40 mm. La profondeur de coupe maximale dépend de la configuration utilisée.

COUPEUSE ANNULAIREMATÉRIEL EN SERVICE
PROFONDEUR MAXIMALE DE COUPE [mm]dactylographierlongueur [mm]Ventouse à videOutil de coupe annulaire
rallonge de 50 mm + broche pilote
S.O.HSS25
25HSS25
10HSS50
50HSS50
35HSS75
50HSS100
S.O.TCT35
35TCT35
10TCT50
50TCT50
35TCT75
50TCT100


Fraise annulaire avec rallonge de 50 mm
• Code de produit: PRD-00000004
• Nécessite une goupille pilote (voir tableau)

Code de produitGoupille pilote
longueur [mm]
Type de fraise annulaireLongueur de la fraise [mm]Diamètre de perçage [mm]
PLT-000020127HSS - Ø Pilote 6,34 mm2512–50
PLT-000023153HSS - Ø Pilote 6,34 mm5012–50
PLT-000021140TCT - Ø Tige pilote 6,34 mm3512–17
PLT-000022145TCT - Ø Tige pilote 7,98 mm3518–50
PLT-000023153TCT - Ø Tige pilote 6,34 mm5012–17
PLT-000025160TCT - Ø Tige pilote 7,98 mm5018–50
